Ändlägesbrytarsats med kablar IP67 3A

Ändlägesbrytarsats med kablar IP67 3A

Ändlägesbrytarsats med kablar IP67 3A

SKU#: D2SW
Omedelbart tillgänglig

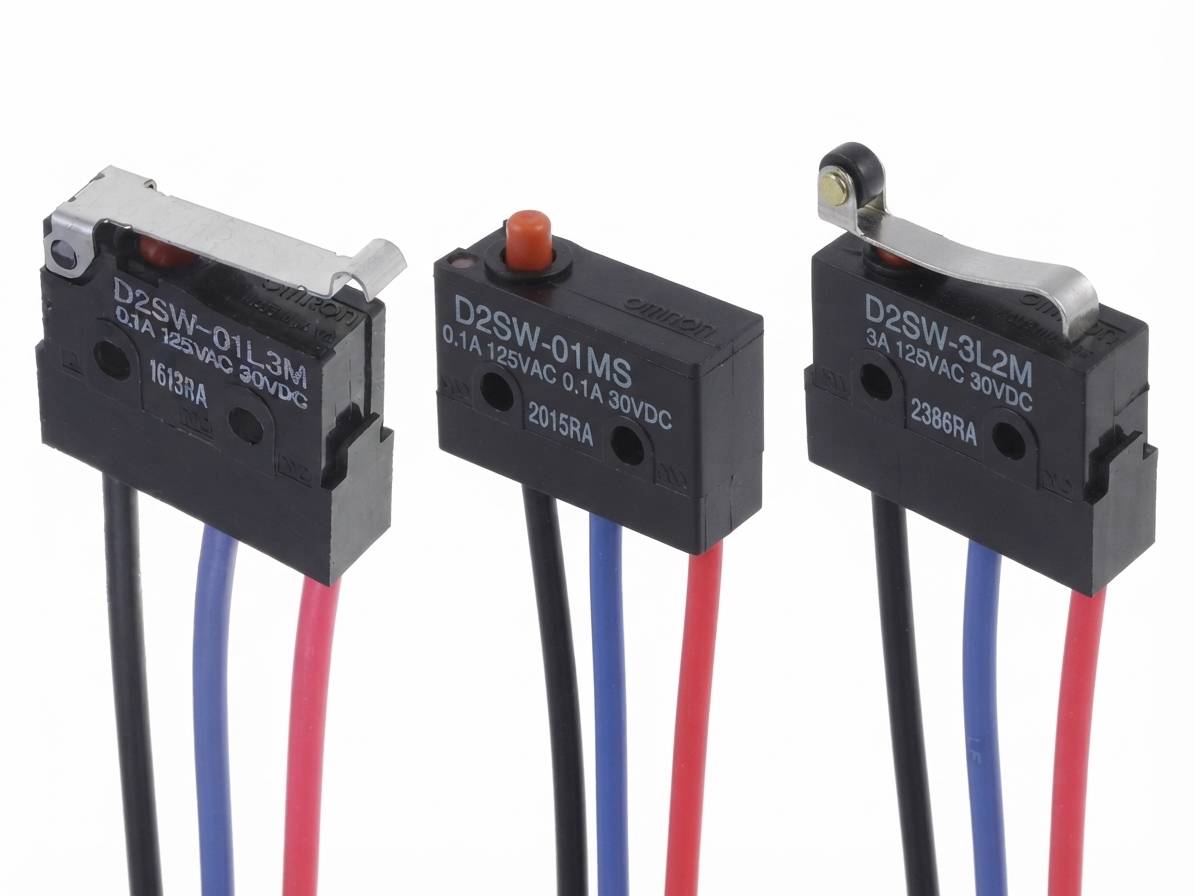

Omron D2SW-seriens slutna mikrobrytare (snap-action) med gjutna ledningar, IP67. Konstruktion förseglad med epoxiharts tål vattensprut och damm, brytförmåga 3 A / 125 VAC och 2 A / 250 VAC, mekanisk livslängd minst 5 miljoner brytningar.

Produktbeskrivning

Gränsbrytarsystem med kablar IP67 3A

Omron D2SW är en förseglad subminiatyrbrytare (Sealed Subminiature Basic Switch) som uppfyller IEC IP67-klassificeringen. Gjutna kabelmodeller är helt skyddade och passar där brytaren utsätts för vattenstrålar, fukt eller damm. Konstruktionen är förseglad med epoxiharts, vilket garanterar stabil tätning även vid långvarig användning. Brytarna lämpar sig exempelvis för fordons-, kyl- och luftkonditioneringsutrustning samt andra industrienheter och automationsapplikationer där tillförlitlig detektering krävs i fuktiga förhållanden.

Brytaren är snap-action-typ och serien finns i SPDT-modeller samt SPST-NC och SPST-NO i gjutna kabelvarianter. I gjutna kabelmodeller används AV0,5f gjutna ledare med standardlängd 300 mm. En längre ledarlängd på 1 000 mm finns som separat modell. Växelkapaciteten är 3 A / 125 VAC och 2 A / 250 VAC (resistiv last). Mekanisk livslängd är minst 5 000 000 brytcykler och elektrisk livslängd minst 200 000 brytcykler.

Isolationsresistansen är minst 100 MΩ (500 VDC). Dielektrisk hållfasthet är 1 000 VAC mellan lika poler och 1 500 VAC mellan strömförande metallpartier och jord. De specifika modellerna i serien skiljer sig åt beroende på manövreringsspak (stift, gångjärns-, rulle- och simulerad rullspak) och kontaktalternativ. Förutom gjutna kabelmodeller finns även versioner med löd-, snabbkontakt- och kretskortskontakter där IP67-skyddet inte omfattar kontakterna.

Liknande brytare finns även i Omrons D2SW-P-serie (förenklad konstruktion, monteringskompatibel med SS- och D2SW-serierna) samt i D2HW-serien för mindre installationsutrymmen.

Tekniska data

  • Tillverkare: Omron
  • Serie: D2SW
  • Typ: Förseglad subminiatyrbrytare (Sealed Subminiature Basic Switch), snap-action
  • Kontaktkonfiguration: SPDT (i gjutna kabelmodeller även SPST-NC och SPST-NO)
  • Växelkapacitet (resistiv last): 3 A / 125 VAC, 2 A / 250 VAC
  • Anslutningar: Gjutna ledare AV0,5f (300 mm standard, 1 000 mm som separat modell)
  • Skyddsklass: IEC IP67 (gjutna kabelmodeller; i kontaktmodeller utom kontakterna)
  • Tätning: Epoxiharts
  • Mekanisk livslängd: min. 5 000 000 brytcykler
  • Elektrisk livslängd: min. 200 000 brytcykler
  • Isolationsresistans: min. 100 MΩ (500 VDC)
  • Dielektrisk hållfasthet: 1 000 VAC (mellan lika poler), 1 500 VAC (mellan strömförande delar och jord)
  • Användningstemperatur: 0…+85 °C
