Rajakytkinsarja 10A 250Vac

Highly Electrics D-seriens gränsbrytare är utformad för industrimiljöer där noggrann och långlivad positionsinformation krävs. Serien lämpar sig för övervakning av ändlägen och positioner på maskiner, transportörer och automationsutrustning. Brytarkonstruktionen är robust och huset med membrantätning skyddar brytarmekanismen mot yttre påverkan. Den kraftiga mekaniska konstruktionen passar i applikationer där brytaren utsätts för upprepade stötar. Montering sker med två skruvar (Ø 4,2 mm hål eller M4), och avståndet mellan fästhålen är 25,4 mm.

Brytförmågan är 10 A / 125 VAC eller 250 VAC. Ursprungligt kontaktmotstånd är högst 25 mΩ och isolationsresistansen minst 100 MΩ (500 VDC). Genomslagsstyrkan är 1 000 VAC (50/60 Hz, 1 min). Mekanisk livslängd är minst 1 000 000 brytningar och elektrisk livslängd minst 100 000 brytningar. Maximal brytfrekvens är 120 brytningar/minut mekaniskt och 30 brytningar/minut elektriskt. Tillåten driftshastighet för tappmodeller är 0,5…500 mm/s. Brytaren tål vibrationer 10–55 Hz (dubbelamplitud 1,5 mm).

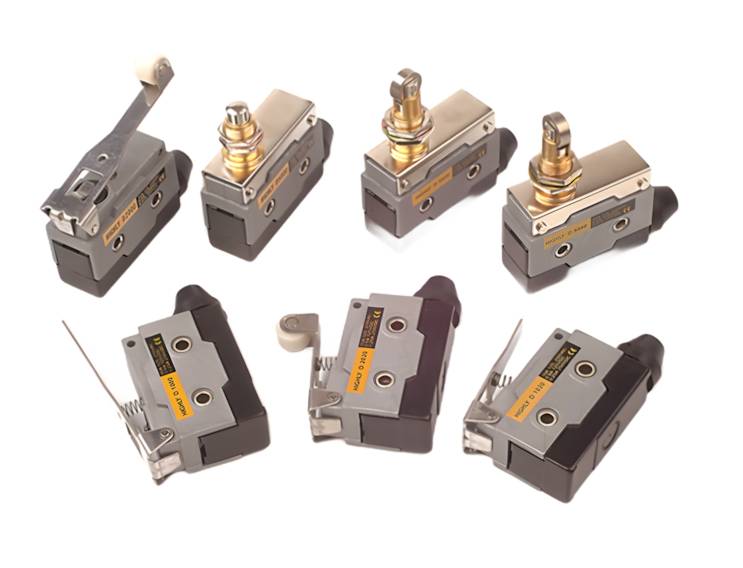

Skyddsklassen är IP40 (utom kontaktanslutningar), så brytaren lämpar sig för inomhusbruk och dammskyddade miljöer, inte platser utsatta för vattenstänk. Drifttemperaturområde är 0…+55 °C och relativ fuktighet högst 95 % (5…35 °C). Serien finns i sju manöverspaksversioner: tapp (D5000), rulltapp (D5020), korsrulltapp (D5040), spak (D1000), kort spak (D1020), spakrulle (D2000) och kort spakrulle (D2020). Spakvariant väljs beroende på applikation: tappmodeller passar för direkt tryckande funktioner och rullmodeller för kamstyrda rörelser.

Tekniska data

• Tillverkare: Highly Electric
• Serie: D (gränsbrytare, ändlägesbrytare)
• Manöverspaksalternativ: D5000 (tapp), D5020 (rulltapp), D5040 (korsrulltapp), D1000 (spak), D1020 (kort spak), D2000 (spakrulle), D2020 (kort spakrulle)
• Brytförmåga: 10 A / 125 VAC eller 250 VAC
• Kontaktmotstånd: max. 25 mΩ (ursprungligt värde)
• Isolationsresistans: min. 100 MΩ (500 VDC)
• Genomslagsstyrka: 1 000 VAC, 50/60 Hz, 1 min
• Mekanisk livslängd: min. 1 000 000 brytningar
• Elektrisk livslängd: min. 100 000 brytningar
• Brytfrekvens: max. 120 brytningar/min (mekanisk), max. 30 brytningar/min (elektrisk)
• Driftshastighet: 0,5…500 mm/s (tappmodeller)
• Vibrationstålighet: 10–55 Hz, 1,5 mm dubbelamplitud
• Skyddsklass: IP40 (utom kontaktanslutningar)
• Driftstemperatur: 0…+55 °C
• Fuktighet: max. 95 % (5…35 °C)
• Tätning: Membrantätning
• Fäste: 2 hål Ø 4,2 mm eller M4, avstånd mellan hål 25,4 mm
