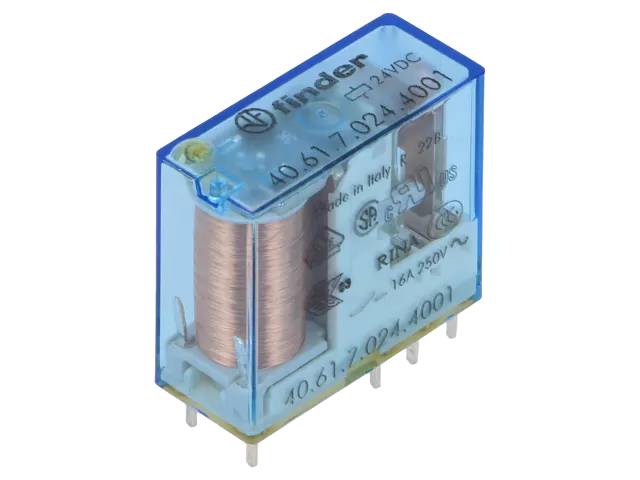

Printkortrelä 1 växlande kontakt 16A (40.61)
40.61 från Finder S.p.A (Italien) är det i serien kraftigaste enkelpoliga (1 CO, SPDT) printkortreläet, avsett för mer krävande växling än seriens lägre strömmodeller (40.31/40.51).

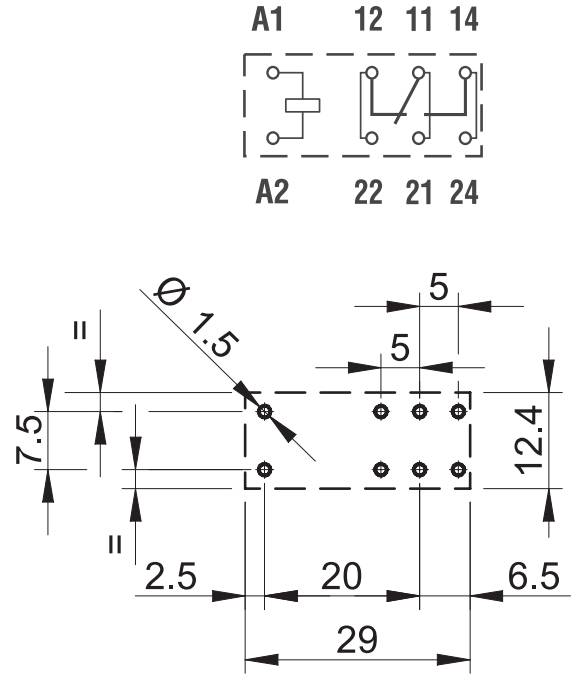

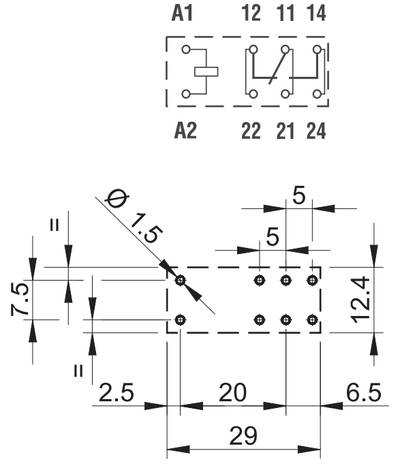

Konstruktion och material: Kontaktkonfigurationen är 1 CO (en växlande kontakt, SPDT). Spännvidden för stift är 5,0 mm (kretskort- eller sockelmontering). Standardkontaktmaterial är AgCdO (silver-kadmiumoxid), och AgSnO₂-kontakter finns som alternativ med en toppström upp till 120 A / 5 ms. Det finns en kryp-/lustavstånd på 8 mm mellan spole och kontakter samt isolering på 6 kV (1,2/50µs).
Elektriska egenskaper: Märkström är 16 A, toppström 30 A (upp till 120 A/5ms med AgSnO₂-kontakter). Märkspänning är 250 V AC (brytning upp till 400 V AC). Märkbelastning i AC1-klass är 4000 VA, i AC15-klass (230 VAC) 1000 VA. Motoreffekt enfas (230 VAC) är 0,55 kW. DC1-brytförmåga är 16 A (30 V), 0,6 A (110 V) eller 0,25 A (220 V). Minsta växlingslast är 500 mW (10V/5mA).
Spolegenskaper: Märkspänning AC är 6–240 V (50/60 Hz), DC 5–125 V.
Hållbarhet och tillförlitlighet: Mekanisk livslängd är 10 miljoner omslutningar, elektrisk livslängd vid märkbelastning (AC1) 100 000 cykler. Manövrerings-/släppningstid är 7/3 ms (10/3 ms känslig version). Omgivningstemperaturområde är -40…+85 °C. Effektförlust vid märkström är 2 W.
Användningsområden: Lämplig för applikationer där högre strömtålighet krävs än hos seriens mindre modeller – till exempel för brytning av kraftigare laster som värmare eller motorer.
Tekniska data:
- SKU / beställningskod: 4061-DEFAULT
- Tillverkarens produktkod: 40.61
- Tillverkare: Finder S.p.A.
- Produktserie: 40-serien
- Komponenttyp: printkortrelä
- Kontaktkonfiguration: 1 CO (SPDT)
- Märkström: 16 A
- Toppström: 30 A (120 A/5ms med AgSnO₂)
- Märkspänning: 250 V AC (brytning maks. 400 V)
- Märkbelastning AC1: 4000 VA
- Kontaktmaterial: AgCdO (standard) / AgSnO₂ (option)
- Stiftavstånd: 5,0 mm
- Mekanisk livslängd: 10 × 10⁶ omslutningar
- Elektrisk livslängd (AC1): 100 × 10³ cykler
- Manövrerings-/släppningstid: 7/3 ms
- Omgivningstemperatur: -40…+85 °C
- Standard: EN 61810-1
