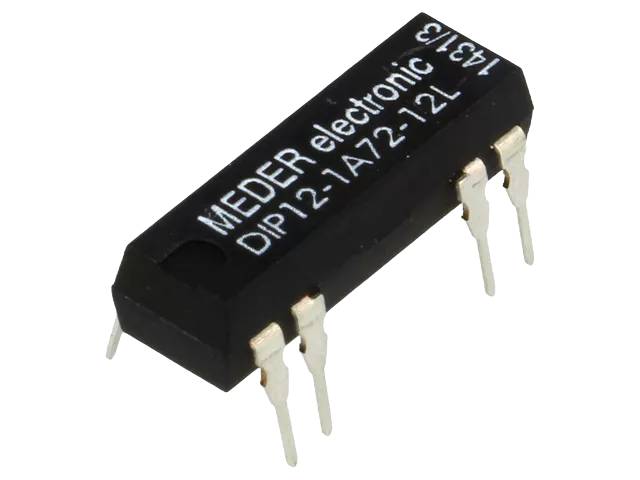

Reedrelä i DIL-kapsling 1 slutande kontakt 500mA (DIL1)

DIL-seriens reedrelä från StandexMeder Electronics är anpassat till en 14-polig DIL-sockel (2,54 mm steg) och kan monteras direkt på kretskort eller i IC-sockel. Reedreläet använder en glasinkapslad reedkontakt som aktiveras av spolkraftens magnetfält utan mekaniska fjäderkontakter – detta ger mycket snabb växling och lång livslängd.

Konstruktion och material: Kontaktkonfigurationen är 1 Form A (SPST-NO, slutande kontakt), kopplingsmodell 75. Kontaktmaterialet är rodium. Konstruktionen finns tillgänglig med flera tillvalsutföranden, såsom magnetisk skärmning, diod och högisolerade versioner (upp till 4,25 kVDC).

Elektriska egenskaper: Nominell effekt upp till 10 W (vilken som helst DC-kombination av spänning och ström som inte överskrider maxeffekten). Växelspänning för switching (DC eller peak-AC) upp till 500 V, brytström upp till 0,5 A (500 mA) och kontinuerlig ström (carry current) upp till 1,0 A. Kontaktresistans högst 200 mΩ (0,5V/10mA, 40% överdrive). Genombrottsspänning minst 0,6 kVDC (EN60255-27). Operativtid högst 0,5 ms, återgångstid högst 0,1 ms. Isoleringsmotstånd typiskt 10¹⁰ Ω.

Spoleegenskaper: Spänningsalternativ för spolen är 5, 12 eller 24 VDC. Till exempel för 5V-spole är resistansen högst 200 Ω, pull-in-spänning 3,5 V, drop-out-spänning min. 0,75 V och spol-effekt ca. 125 mW.

Hållbarhet och tillförlitlighet: Dielektrisk styrka mellan spole och kontakt minst 1,5 kVDC (upp till 4,25 kVDC med "L"-alternativet). Stötkraft upp till 50 g, vibrationsbeständighet 20 g (10–2000 Hz). Driftstemperaturområde -20…+70 °C, lagringstemperatur -35…+95 °C. Lödningsbeständighet 260 °C (5 s). Konstruktionen är helt tät och lämplig för vattenrengöring (efter lämplig torkning).

Användningsområden: Lämplig för allmänna tillämpningar, telekommunikationsutrustning, test- och mätinstrument samt andra applikationer som kräver snabb och långlivad växling.

Tekniska data:

• SKU / beställningskod: DIL1
• Tillverkare: StandexMeder Electronics
• Produktserie: DIL (kopplingsmodell 75)
• Komponenttyp: reedrelä, DIL-kapsling
• Kontaktkonfiguration: 1 Form A (SPST-NO)
• Växelspänning (max.): 500 V (DC/peak-AC)
• Brytförmåga (max.): 0,5 A (500 mA)
• Kontinuerlig ström (max.): 1,0 A
• Effekt (max.): 10 W
• Kontaktmaterial: rodium
• Kontaktresistans: ≤200 mΩ
• Operativ-/återgångstid: 0,5 ms / 0,1 ms
• Dielektrisk styrka (spole–kontakt): ≥1,5 kVDC
• Driftstemperatur: -20…+70 °C

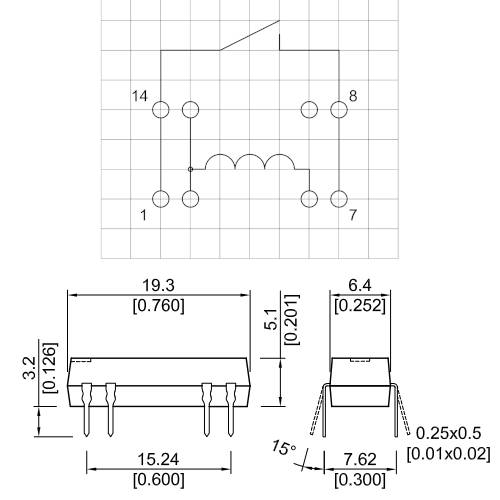

• Polavstånd: 2,54 mm (14-polig DIL)
• Anslutning: genomgående montering (DIL/DIP)
