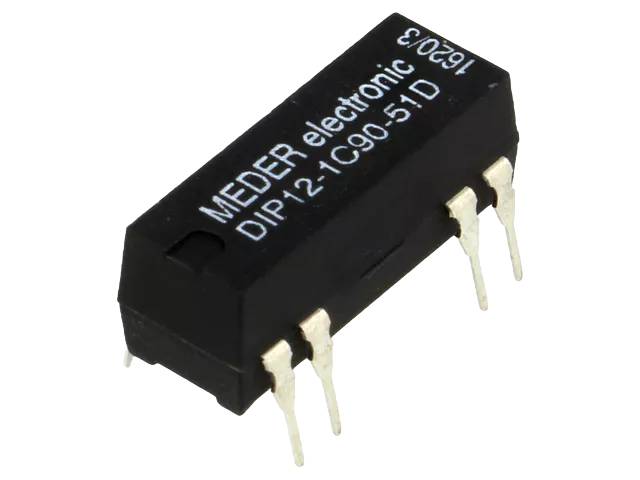

Reedrelä i DIL-hölje 1 växlande kontakt 250mA (DIL2)
DIL-seriens reedrelä från StandexMeder Electronics är anpassat till en 14-polig DIL-sockel (2,54 mm stiftavstånd) och kan monteras direkt på kretskort eller i IC-sockel. Denna version har en växlande kontakt (1 Form C, SPDT), vilket möjliggör både slutande och brytande kontakt i samma relä.
Konstruktion och material: Kontaktkonfigurationen är 1 Form C (SPDT, växlande kontakt), växlarmodell 90. Kontaktmaterialet är rodium. Konstruktionen finns med flera tillval, såsom magnetisk skärmning, diod och högisolerande versioner.
Elektriska egenskaper: Märkeffekt upp till 10 W. Växelspänning vid brytning (DC eller topp-AC) upp till 175 V, växlingsström upp till 0,5 A och kontinuerlig ström (carry current) upp till 1,0 A. Kontaktresistans högst 150 mΩ. Genomslagsstyrka minst 0,2 kVDC (EN60255-27). Operativtid högst 0,7 ms (inklusive studs), återgångstid högst 1,5 ms. Isolationsresistans typiskt 10¹⁰ Ω.
Spoleegenskaper: Spänning för spole finns i varianter 5, 12 eller 24 VDC. Till exempel för 12V-spole är resistansen högst 1000 Ω, pull-in-spänning 8,4 V, drop-out-spänning min. 1,8 V och spoleffekt ca. 145 mW.
Hållbarhet och tillförlitlighet: Dielektrisk styrka mellan spole och kontakt är minst 1,5 kVDC. Stötbeständighet upp till 50 g, vibrationsbeständighet 20 g (10-2000 Hz). Driftstemperaturområde -20…+70 °C, lagringstemperatur -35…+95 °C. Lödtemperaturtålighet 260 °C (5 s). Konstruktionen är helt tätad och lämplig för vattentvätt.
Användningsområden: Lämplig för allmänt bruk, telekommunikationsutrustning, test- och mätinstrument samt andra tillämpningar där en växlande kontakt krävs i samma snabba och långlivade relä.
Tekniska data:
- SKU / beställningskod: DIL2
- Tillverkare: StandexMeder Electronics
- Produktserie: DIL (växlarmodell 90)
- Komponenttyp: reedrelä, DIL-hölje
- Kontaktkonfiguration: 1 Form C (SPDT)
- Växelspänning (max): 175 V (DC/topp-AC)
- Växlingsström (max): 0,5 A
- Kontinuerlig ström (max): 1,0 A
- Effekt (max): 10 W
- Kontaktmaterial: rodium
- Kontaktresistans: ≤150 mΩ
- Operativ-/återgångstid: 0,7 ms / 1,5 ms
- Dielektrisk styrka (spole–kontakt): ≥1,5 kVDC
- Driftstemperatur: -20…+70 °C

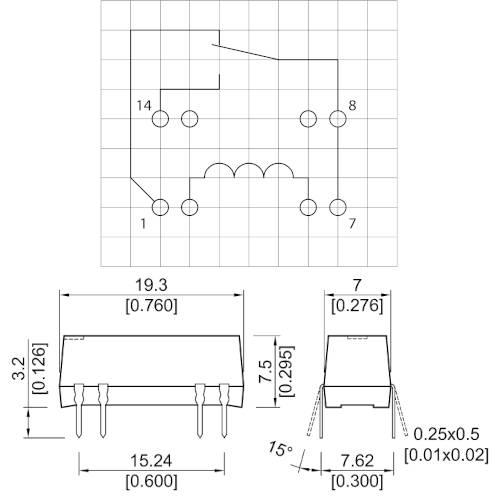

- Stiftavstånd: 2,54 mm (14-polig DIL)
- Anslutning: genomplätering (DIL/DIP)
