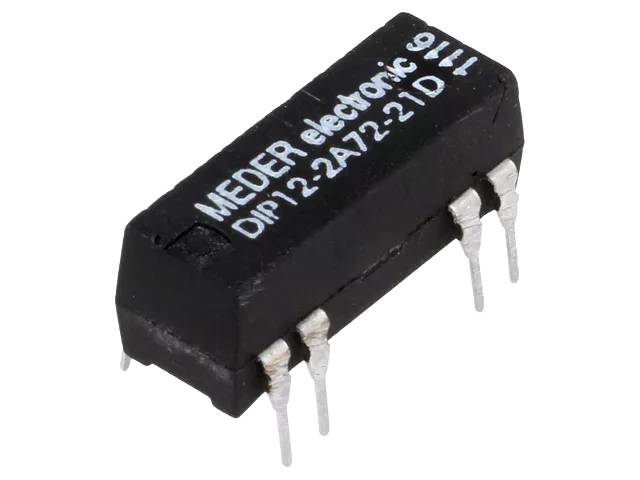

Reed-relä i DIL-kapsling 2 slutande kontakter 500mA (DIL3)
DIL-seriens reed-relä från StandexMeder Electronics följer en 14-polig DIL-sockel (2,54 mm stiftavstånd) och är avsedd att monteras direkt på kretskort eller i en IC-sockel. Denna version innehåller två separata slutande kontakter (2 Form A) i samma kapsling, vilket möjliggör samtidig brytning av två separata kretsar med ett relä.
Konstruktion och material: Kontaktkonfigurationen är 2 Form A (2× SPST-NO, två slutande kontakter), kontaktmodell 66. Kontaktmaterialet är rodium. Konstruktionen finns med flera tillvalsoptioner, såsom magnetisk skärmning, diod och högisolersversioner.
Elektriska egenskaper: Nominell effekt upp till 10 W per kontakt. Brytspänning (DC eller topp-AC) upp till 200 V, brytström upp till 0,5 A och kontinuerlig ström (carry current) upp till 1,0 A. Kontaktresistans högst 150 mΩ. Genomslagsspänning minst 0,225 kVDC (EN60255-27). Operativtid högst 0,5 ms, återgångstid högst 0,1 ms. Isolationsresistans typiskt 10¹⁰ Ω.
Spoleegenskaper: Spänningsalternativ för spolen är 5, 12 eller 24 VDC. Till exempel för 12V-spole är resistansen högst 680 Ω, pull-in-spänning 8,4 V, drop-out-spänning min. 1,8 V och spolens effekt ca 210 mW.
Hållbarhet och tillförlitlighet: Dielektrisk styrka mellan spole och kontakt är minst 1,5 kVDC. Stötbeständighet upp till 50 g, vibrationsbeständighet 20 g (10–2000 Hz). Drifttemperaturområde -20…+70 °C, lagringstemperatur -35…+95 °C. Lödningsbeständighet 260 °C (5 s). Konstruktionen är helt tätad och lämplig för vattentvätt.
Användningsområden: Lämplig för allmän användning, telekommunikationsutrustning, test- och mätinstrument samt andra applikationer där samtidig brytning av två separata kretsar krävs.
Tekniska data:
- SKU / beställningskod: DIL3
- Tillverkare: StandexMeder Electronics
- Produktserie: DIL (kontaktmodell 66)
- Komponenttyp: reed-relä, DIL-kapsling
- Kontaktkonfiguration: 2 Form A (2× SPST-NO)
- Brytspänning (max): 200 V (DC/topp-AC)
- Brytström (max): 0,5 A
- Kontinuerlig ström (max): 1,0 A
- Effekt (max, per kontakt): 10 W
- Kontaktmaterial: rodium
- Kontaktresistans: ≤150 mΩ
- Operativ-/återgångstid: 0,5 ms / 0,1 ms
- Dielektrisk styrka (spole–kontakt): ≥1,5 kVDC
- Drifttemperatur: -20…+70 °C

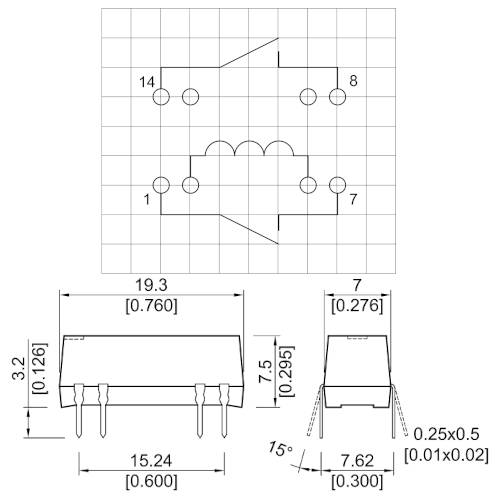

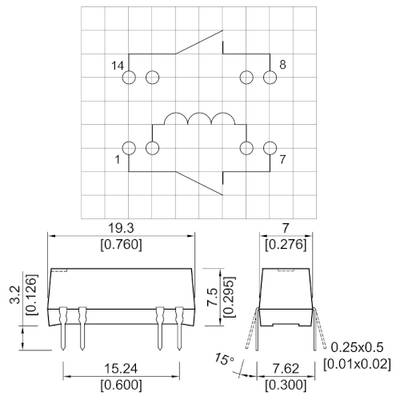

- Stiftavstånd: 2,54 mm (14-polig DIL)
- Anslutning: genomplätering (DIL/DIP)
