Avlastare för dragavlastning MS-kontakter, storlek 10/12 (DS3057-4A)

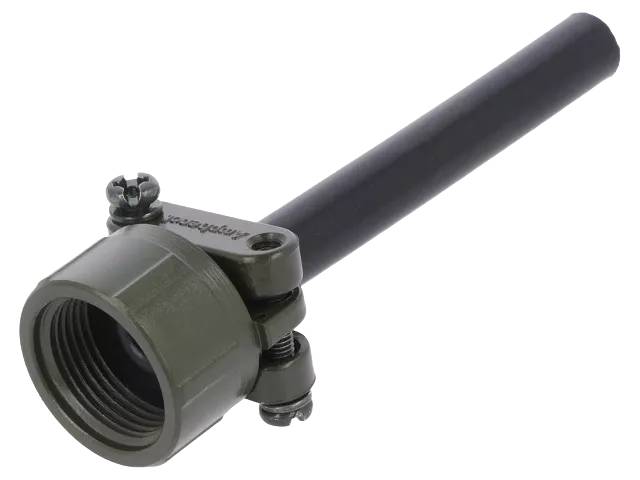

MS3057-4A från Amphenol är en precisionsgjord kabelklämma/dragavlastare som är avsedd för användning med runda kontakter enligt MIL-DTL-5015-standarden (MS-serien) i kapselstorlek 10SL, 12 och 12S. Klämman skyddar förbindelsen mellan kabeln och kontakten från mekanisk belastning i krävande miljöer.

Konstruktion och material: Klämman är tillverkad av en aluminiumlegering med zinkbeläggning (svart färg). Fästgängan är 5/8-24 UNEF-2B, högergängad. Leveransen är komplett: 3-delad kabelklämma, bussning (bushing), 2 skruvar och 2 brickor (totalt 8 delar). Konstruktionen är kompatibel med Amphenols MS-3420-4-serie bussning.

Mått och kompatibilitet: Tillåten kabeldiameter är högst 7,9 mm (0,312"). Ytterdiametern är 20,6 mm (0,811"). Kabelns utgångsvinkel är 180°. Klämman är noggrant utformad för kapselstorlek 10SL, 12 och 12S kontakter.

Standarder: Produkten uppfyller kraven i MIL-DTL-5015 (MIL-C-5015) och är tillverkad enligt tillämpliga MS-, AN- eller NAS-specifikationer.

Användningsområden: Lämplig för industri-, försvars- och luftfartsapplikationer där kapselstorlek 10SL/12/12S MS-kontakter kräver ett robust dragavlastnings- och skyddslösning vid kabelanslutningen.

Tekniska data:

• SKU / beställningskod: DS3057-4A
• Tillverkarens produktkod: MS3057-4A
• Tillverkare: Amphenol Co.
• Komponenttyp: kaabelklämma / vedonpoistin (cable clamp)
• Kapselstorlek: 10SL, 12, 12S
• Tillåten kabeldiameter (max): 7,9 mm
• Ytterdiameter: 20,6 mm
• Fästgänga: 5/8-24 UNEF-2B
• Material: aluminiumlegering, zinkbeläggning
• Färg: svart
• Standard: MIL-DTL-5015 (MIL-C-5015)
