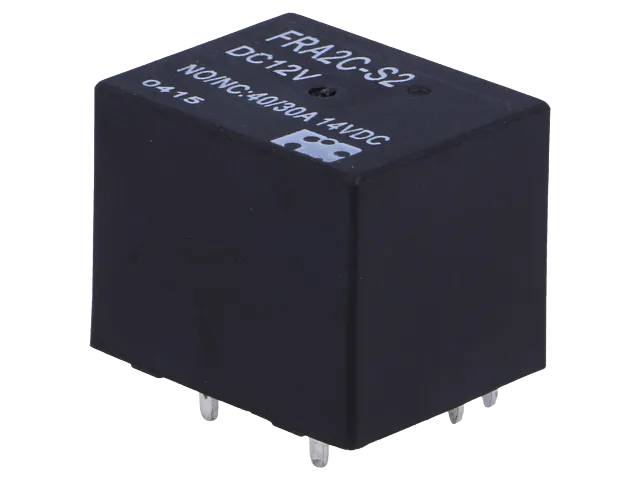

Kretskortrelä 1 växlande kontakt 40A (FRA)
FRA2-seriens relä, tillverkat av Forward Industrial Company (Hongkong), är ett miniatyrrelä med hög brytförmåga som är särskilt utformat för fordonsapplikationer. Reläet tål brytning av en 150W-lampa eller 40A (14VDC, resistiv last).
Konstruktion och material: Kontaktmaterialet är silverlegering (Silver Alloy). Benkonfigurationen finns antingen som europeisk (11mm) eller amerikansk (8mm) footprint-standard. Konstruktionen finns i tre utföranden: öppen (open type), dammskyddad (dust cover) eller tätad (sealed type). Vikt cirka 18 g (öppen) eller 23 g (tätad).
Elektriska egenskaper: Kontaktformen är SPST (1 Form A eller 1 Form B) eller SPDT (1 Form C, växlande kontakt). Kontaktresistansen är högst 30 mΩ. Brytförmågan vid resistiv last är för NO-kontakt 40A/14VDC (vid specialbeställning upp till 45A) och för NC-kontakt 30A/14VDC. Maximal brytspänning är 75 VDC. Verkningstid högst 5 ms, återgångstid högst 3 ms.
Spolegenskaper: Spänningsalternativ för spolen är 6V, 12V eller 24V DC. Spolresistansen för 12V är 90 Ω (±10%), märkström 133 mA. Insättningsspänning är högst 57,5% av märkspänningen, hållspänning minst 10%, och maxspänning 150% av märkspänningen.
Hållbarhet och tillförlitlighet: Isolationsresistansen är minst 100 MΩ (500VDC). Dielektrisk styrka är 500VAC mellan öppna kontakter och 750VAC mellan spole och kontakt (50Hz, 1 min). Stötbeständighet cirka 20g, vibrationsbeständighet 1,27mm (10–40Hz). Mekanisk livslängd 10⁷ manövreringar, elektrisk livslängd 10⁵ manövreringar vid märkbelastning. Driftstemperaturområde -40…+85°C, förvaringstemperatur -40…+130°C.
Användningsområden: Särskilt lämpligt för fordonsapplikationer, såsom styrning av belysning, fläktar och andra högströmmande 12V/24V-las
Tekniska data:
- SKU / beställningskod: FRA
- Tillverkare: Forward Industrial Company (Hongkong)
- Produktserie: FRA2
- Komponenttyp: kretskortrelä, fordonsrelä
- Kontaktform: SPDT (1 Form C)
- Brytförmåga (NO/NC, 14VDC): 40A / 30A
- Max. brytspänning: 75 VDC
- Kontaktmaterial: silverlegering
- Kontaktresistans: ≤30 mΩ
- Verk-/återgångstid: 5 ms / 3 ms
- Isolationsresistans: ≥100 MΩ
- Mekanisk/elektrisk livslängd: 10⁷ / 10⁵ manövreringar
- Driftstemperatur: -40…+85°C

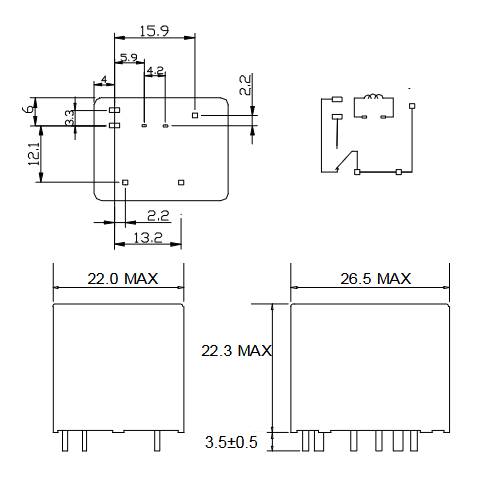

- Benkonfiguration: EU (11mm) eller USA (8mm)
- Konstruktion: öppen / dammskyddad / tätad
