Kretskortrelä 1 normalt öppen kontakt 5A

Kretskortrelä 1 normalt öppen kontakt 5A Kretskortrelä 1 normalt öppen kontakt 5A

Kretskortrelä 1 normalt öppen kontakt 5A

Datablad
SKU#: FRS16
Omedelbart tillgänglig
Kretskortrelä med 1 växlande kontakt 5A (FRS16) är Forward Industrial Companys subminiatyrrelä i FRS16-serien, kontaktkonfiguration 1 Form C (SPDT), brytförmåga 5A/120VAC (3A/250VAC), dielektrisk hållfasthet 2500VAC mellan spole och kontakter.

Produktbeskrivning

Kretskortrelä 1 växlande kontakt 5A (FRS16)

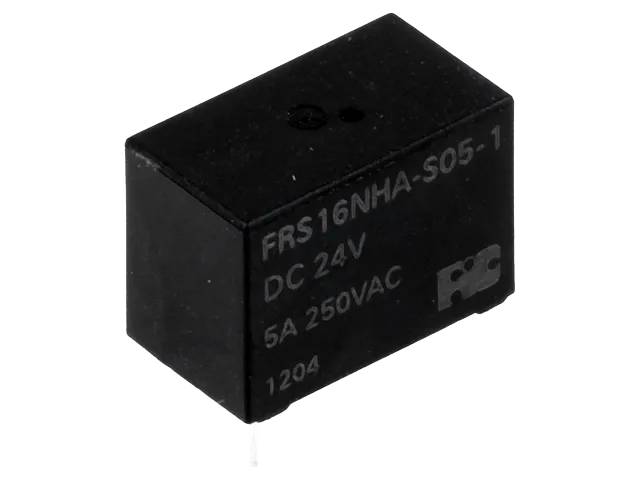

FRS16, tillverkad av Forward Industrial Company (Hongkong), är ett subminiatyr lätt relä som tål exceptionellt höga spänningsspikar (5 000 V stötspänning). Plastmaterialet är valt för att motstå höga temperaturer och olika kemiska lösningar.

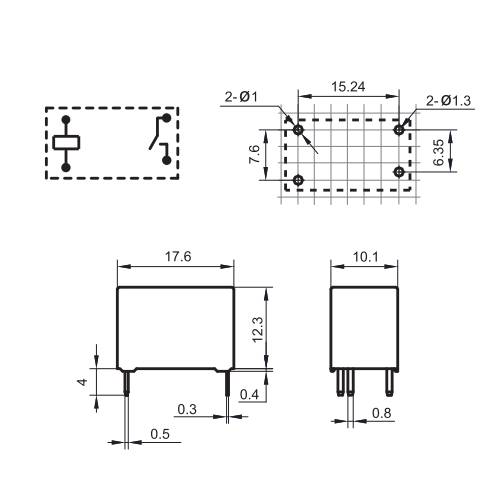

Konstruktion och material: Kontaktkonfigurationen är 1 Form C (SPDT, växlande kontakt). Kontaktmaterialet är silverlegering. Konstruktionen finns antingen dammskyddad (dust cover) eller tvättbeständig (wash tight). Anslutningen är kretskortmonterad (PCB-mount, DIL-benplacering).

Elektriska egenskaper: Märkströmmen för kontakt (FRS16HA & FRS16BC) är 5A/120VAC eller 3A/250VAC (28VDC). Max växelspänning är 250VAC/30VDC, max effekt vid växling 1250VA/150W. Kontaktresistansen är högst 100 mΩ. Isolationsresistansen är minst 100 MΩ (500VDC). Dielektrisk styrka är 1000 VAC mellan öppna kontakter och 2500 VAC mellan spole och kontakt (basversion FRS16; med FRS16N upp till 5000 VAC).

Spolegenskaper: Spänningsalternativ för spolen är 3, 5, 6, 9, 12, 18, 24 eller 48 V DC. Märkeffekt är 0,45 W ("B"-typ) eller 0,20 W ("H"-typ, känslig version, endast för 1 Form A-kontakt).

Hållbarhet och tillförlitlighet: Operer- / återställningstid är högst 8 ms / högst 5 ms. Mekanisk livslängd är 10⁷ operationer, elektrisk livslängd 10⁵ operationer (vid märkbelastning). Driftstemperaturområde är -40…+70 °C (FRS16) eller -40…+85 °C (FRS16N). Vibrationsbeständighet är 1,5 mm (10–55 Hz), stötbeständighet minst 10 g. Fuktbeständighet är 95 % RH, 35 °C. Vikt är ca. 6 g (FRS16) eller 5 g (FRS16N).

Standarder: UL-godkännande (fil E141516), TÜV (R50019143, gäller endast FRS16-modellen).

Användningsområden: Lämplig för vitvaror, ljudutrustning, kontorsutrustning och fordonsapplikationer.

Teknisk information:

  • SKU / beställningskod: FRS16
  • Tillverkare: Forward Industrial Company (Hongkong)
  • Produktserie: FRS16
  • Komponenttyp: kretskortrelä, subminiatyrrelä
  • Kontaktkonfiguration: 1 Form C (SPDT)
  • Märkström: 5A/120VAC eller 3A/250VAC (28VDC)
  • Max. växelspänning: 250VAC/30VDC
  • Max. växlingsffekt: 1250VA/150W
  • Kontaktmaterial: silverlegering
  • Kontaktresistans: ≤100 mΩ
  • Isolationsresistans: ≥100 MΩ (500VDC)
  • Dielektrisk styrka (spole–kontakt): 2500 VAC (FRS16) / 5000 VAC (FRS16N)
  • Operer-/återställningstid: 8 ms / 5 ms
  • Mekanisk livslängd: 10⁷ operationer
  • Elektrisk livslängd: 10⁵ operationer
  • Driftstemperatur: -40…+70 °C
  • Vikt: ca. 6 g
  • Standarder: UL (E141516), TÜV (R50019143)
