Kretskortrelä 1 slutande kontakt 32A (FTR-K3)
FTR-K3 från Fujitsu Component Limited är ett högkapacitets kraftrelä som är utformat för krävande applikationer där betydande brytförmåga krävs med en enda slutande (normalt öppen) kontakt.

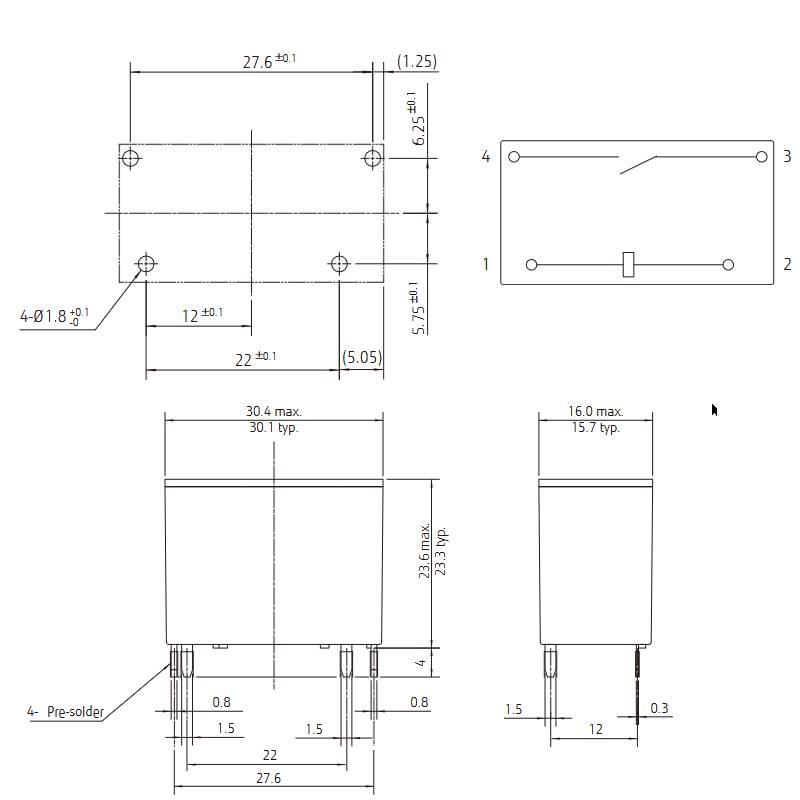

Konstruktion och material: Kontaktkonfigurationen är 1 Form A (SPST-NO, en slutande kontakt). Konstruktionen finns i flera kapslingsvarianter: flikanslutningar (J), flat modell (-F), högisolationsversion (-LS), högströmversion (-HC) samt kretskortsmontage (-PV/-PS). Kontaktavståndet är 1,5–1,8 mm beroende på modell. Måtten är ca 15,7 × 30,1 × 23,3 mm, vikt ca 25 g. Konstruktionen finns även som låsbar (2-spole latching-version, FTR-K3L).
Elektriska egenskaper: Märkström (resistiv last) är 32 A / 250 VAC. Minsta brytström är 5 VDC / 100 mA. Beroende på konstruktion (t.ex. FTR-K3-PV) finns även varianter för 25–30 A vid olika spänningar (t.ex. 30A/60VDC eller 25A/72VDC i DC-högströmsversioner).
Livslängd och tillförlitlighet: Mekanisk livslängd är 1 × 10⁶ brytcykler, elektrisk livslängd vid märkbelastning 30 × 10³ (30 000) brytcykler.
Standarder: Reläet uppfyller RoHS-direktivet 2011/65/EU. Lödytskiktet är blyfritt (Sn-3,0Ag-0,5Cu), vilket också är kompatibelt med PbSn-montering. Observera: omlödning (reflow soldering) är förbjudet; reläet får inte användas i miljöer som innehåller klyv- eller kloridgaser eller kväveoxider, eller i närhet av material som innehåller silikon (kan orsaka kontaktfel).
Användningsområden: Lämpligt för industriell kraftstyrning, motorstyrningar och andra tillämpningar där hög strömkapacitet krävs genom en enda kontakt.
Tekniska uppgifter:
- SKU / beställningskod: FTR-K3
- Tillverkare: Fujitsu Component Limited
- Produktserie: FTR-K3
- Komponenttyp: kretskortrelä, högkapacitets kraftrelä
- Kontaktkonfiguration: 1 Form A (SPST-NO)
- Märkström: 32 A / 250 VAC
- Minsta brytström: 5 VDC / 100 mA
- Kontaktavstånd: 1,5–1,8 mm
- Mått (L×B×H): 15,7 × 30,1 × 23,3 mm
- Vikt: ca 25 g
- Mekanisk livslängd: 1×10⁶ brytcykler
- Elektrisk livslängd: 30×10³ brytcykler
- Lödytskikt: Sn-3,0Ag-0,5Cu (blyfritt)
- Standardmärkningar: RoHS (2011/65/EU)
