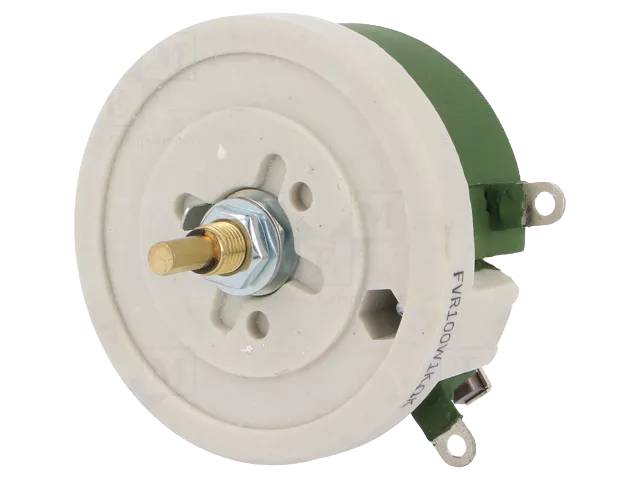

Trådpotentiometer (reostat) 100W (FVR100)

FVR-seriens justerbara motstånd från SR Passives består av en C-formad keramisk stav som är lindad med koppar- eller krom-nickellegeringstråd till ett resistivt element. Förutom glidkontaktytan är hela komponenten belagd med högtemperatur, ogenomtränglig harts, varefter en roterande regulator monterad i mitten glider längs det resistiva elementet för att uppnå önskat motståndsvärde.

Konstruktion och användning: Komponenten kan användas antingen som reostat (två anslutningar: glidkontakt och ena änden av banan) eller som fullständig potentiometer (alla tre anslutningar i bruk). FVR-serien används ofta i motorstyrningar för att reglera hastighet genom att begränsa strömmen, i småmaskiner (blandare, fläktar, elektriska verktyg) samt i testutrustning för att frambringa ett precist motståndsvärde.

Elektriska egenskaper: Standardtoleransen är ±10 % (striktare toleranser finns på beställning). Motståndsområdet för denna 100 W-modell är 10 Ω – 5 kΩ. Isoleringsmotståndet är minst 100 MΩ (500 VDC), och dielektrisk hållspänning 1000 VDC (1 min) mellan anslutning och axel. Justerbarhetsområdet är 10–90 % av fullständigt motståndsvärde, och effektkapaciteten är proportionell mot det inställda motståndsvärdet (t.ex. vid halvt motstånd är effektkapaciteten cirka hälften av märkvärdet).

Mekaniska och miljöegenskaper: Full rotationsvinkel är 300° ±5°. Komponenten klarar belastningstest för anslutningar (3 kg, 30 s) samt vibrationsprov (1,5 mm, 10–50–10 Hz/min, X‑Y‑Z, 2 h/riktning) utan strukturella skador. Brandbeständigheten uppfyller UL-94 V-0-klassificeringen vid 100–600 % av märkbelastning. Konstruktionen är inkapslad i kapselstorlek A=4,2 / B=4,2 / C=42 mm (se exakta mått nedan).

Standarder: Testad enligt standarden JIS-C-5261. Produkten är RoHS-kompatibel och blyfri.

Tekniska uppgifter:

• SKU / beställningskod: FVR100
• Tillverkare: SR Passives (⚠️ inte Vishay, som felaktigt anges på Starelecs sida)
• Produktserie: FVR (100W)
• Komponenttyp: justerbart motstånd / reostat, C-formad trådlindning
• Motståndsområde: 10 Ω – 5 kΩ
• Tolerans: ±10 %
• Effekt: 100 W (+25 °C, fullt motstånd)
• Isoleringsmotstånd: ≥100 MΩ (500 VDC)
• Dielektrisk hållspänning: 1000 VDC (1 min)
• Full rotationsvinkel: 300°±5°
• Brandbeständighet: UL-94 V-0
• Kapslingsmaterial: keramisk kärna, orenbar hartsbeläggning
• Standard: JIS-C-5261
• Standardmärkningar: RoHS
