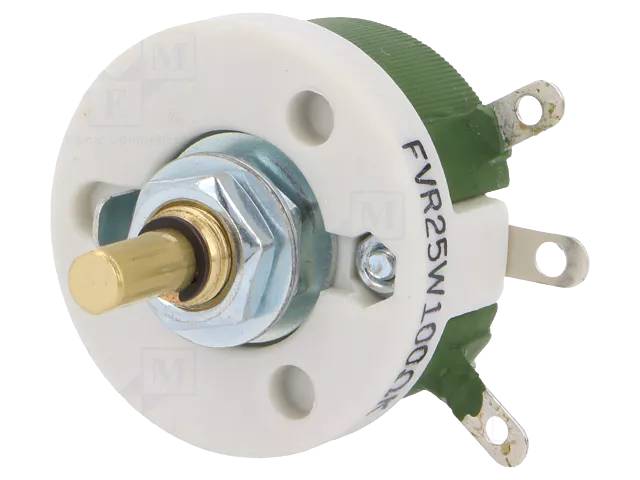

Trådpotentiometer (reostat) 25W (FVR25)

FVR-seriens justerbara motstånd från SR Passives består av en C-formad keramisk stav som är lindad med koppar- eller krom-nickellegeringstråd för att bilda ett resistivt element. Förutom glidkontaktytan är hela komponenten belagd med en högtemperatur, flamsäker hartsyta, varefter en roterande justerare monterad i mitten glider längs det resistiva elementet för att uppnå önskat resistansvärde.

Konstruktion och användning: Komponenten kan användas antingen som reostat (två anslutningar: glidkontakten och den ena änden av banan) eller som fullstor potentiometer (alla tre anslutningar används). FVR-serien används i stor utsträckning i motorstyrningar för hastighetsreglering genom strömbegränsning, i småmaskiner (blandare, fläktar, elverktyg) samt i testutrustning för att ge ett noggrant resistansvärde.

Elektriska egenskaper: Standardtolerans är ±10 % (noga toleranser finns på begäran). Resistansområdet för denna 25 W-modell – serieversionens minsta effektvariant – är 5 Ω – 2,5 kΩ. Isolationsresistansen är minst 100 MΩ (500 VDC) och dielektrisk tålighet 1000 VDC (1 min) mellan terminal och axel. Justerområdet är 10–90 % av fullständigt resistansvärde.

Mekaniska och miljöegenskaper: Full svängvinkel är 300° ±5°. Komponenten klarar terminaldragprov (3 kg, 30 s) samt vibrationsprov (1,5 mm, 10–50–10 Hz/min, X-Y-Z, 2 h/riktning) utan strukturella skador. Brinntåligheten uppfyller UL-94 V-0-klassning vid 100–600 % av nominell effektbelastning. Detta är serien minsta och lättaste kapselstorlek (vikt ca 74 g).

Standarder: Testad enligt JIS-C-5261. Produkten är RoHS-kompatibel och blyfri.

Tekniska uppgifter:

• SKU / beställningskod: FVR25
• Tillverkare: SR Passives
• Produktserie: FVR (25W)
• Komponenttyp: justerbart motstånd / reostat, C-formad trådlindning
• Resistansområde: 5 Ω – 2,5 kΩ
• Tolerans: ±10 %
• Effekt: 25 W (+25 °C, full resistans)
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Dielektrisk tålighet: 1000 VDC (1 min)
• Full svängvinkel: 300°±5°
• Brinntålighet: UL-94 V-0
• Vikt: ca 74 g
• Kapselmaterial: keramisk kärna, flamsäker hartsyta
• Standard: JIS-C-5261
• Standardmärkningar: RoHS
