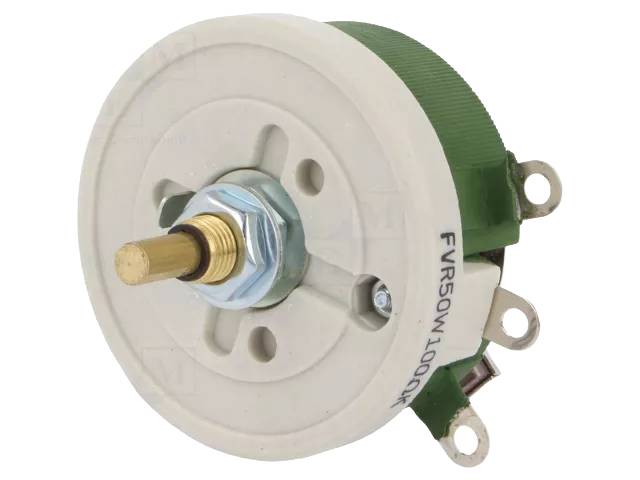

Lankapotentiometri (reostat) 50W (FVR50)

FVR-seriens justerbara motstånd från SR Passives består av en C-formad keramisk stav som är lindad med koppar- eller krom-nickel-tråd till ett resistivt element. Förutom kontaktens glideyta är hela komponenten belagd med högtemperatur, brandsäker harts, varefter en roterande ställare monterad i mitten glider längs det resistiva elementet för att uppnå önskat resistansvärde.

Konstruktion och användning: Komponenten kan användas antingen som reostat (två anslutningar: glidekontakt och den ena änden av banan) eller som fullstor potentiometer (alla tre anslutningar i bruk). FVR-serien används i stor utsträckning i motorstyrningar för hastighetsreglering genom strömbegränsning, i småmaskiner (blandare, fläktar, elverktyg) samt i testutrustning för att frambringa ett exakt resistansvärde.

Elektriska egenskaper: Standardtolerans är ±10 % (noggrannare toleranser finns vid beställning). Resistansområdet för denna 50 W-modell är 7 Ω – 3,5 kΩ. Isolationsresistansen är minst 100 MΩ (500 VDC), och dielektrisk hållspänning 1000 VDC (1 min) mellan kontakt och axel. Justerbarhetsområdet är 10–90 % av det fulla resistansvärdet, och effektkapaciteten är proportionell mot det inställda resistansvärdet.

Mekaniska och miljöegenskaper: Full rotationsvinkel är 300° ±5°. Komponenten klarar kontaktstyrketestet (3 kg, 30 s) samt vibreringstestet (1,5 mm, 10–50–10 Hz/min, X-Y-Z, 2 h/riktning) utan strukturella skador. Brandbeständigheten uppfyller UL-94 V-0-klassificeringen vid 100–600 % av märkeffekten.

Standarder: Testad enligt standarden JIS-C-5261. Produkten är RoHS-kompatibel och blyfri.

Tekniska uppgifter:

• SKU / beställningskod: FVR50
• Tillverkare: SR Passives
• Produktserie: FVR (50W)
• Komponenttyp: justerbart motstånd / reostat, C-formad trådlindning
• Resistansområde: 7 Ω – 3,5 kΩ
• Tolerans: ±10 %
• Effekt: 50 W (+25 °C, full resistans)
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Dielektrisk hållspänning: 1000 VDC (1 min)
• Full rotationsvinkel: 300°±5°
• Brandbeständighet: UL-94 V-0
• Höljematerial: keramisk kärna, brandsäker hartslackering
• Standard: JIS-C-5261
• Standardmärkningar: RoHS
