Piirikorttirele 1 sulkeutuva kosketin 20A (G4A-PE)

G4A-1A-PE från Omron Corporation är en kortkortsplats‑terminalversion av G4A‑serien (PCB terminals / PCB coil terminals), som skiljer sig från grundmodellen (G4A-1A-E) genom att både kontakt- och spoleanslutningarna utförs som lödspikar direkt på kretskortet istället för snabbstift (Faston). Reläet är särskilt utformat för att koppla motorbelastningar.

Konstruktion och material: Kontaktkonfigurationen är SPST‑NO (1 slutande kontakt). Anslutningen är helt kretskortsmonterad (PCB terminals), vilket möjliggör direkt integrering på kretskort utan separata kablar eller kontakter. Avstånd över ytan uppfyller UL‑ och CSA‑standardernas krav. Konstruktionen använder isolermaterial som är mycket motståndskraftiga mot brus, och en fluxskyddad version finns tillgänglig.

Elektriska egenskaper: Märkströmmen är 20 A / 250 VAC, och reläet tål upp till 80 A i kortvarig inrushström (t.ex. vid motorstart). Spolresistans och spänning varierar enligt modellkod (5–48 VDC).

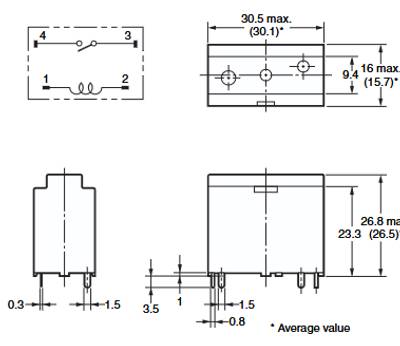

Mått: Höjd högst 16 mm, djup högst 26,8 mm (som genomsnittliga värden).

Hållbarhet och tillförlitlighet: Reläet är utformat för lång livslängd vid högeffektkopplingar, testat enligt standarderna DIN EN 61810-1 / EN 60255-23 (VDE‑registrering 6673).

Installationsanvisningar: När flera reläer monteras intill varandra bör minst 3 mm mellanrum lämnas mellan reläerna för att säkerställa tillräcklig värmeavledning.

Standarder: Produkten är RoHS‑kompatibel.

Användningsområden: Särskilt lämplig för inkoppling av kompressorer i luftkonditioneringsenheter, kraftaggregat och andra motorbelastningar i applikationer där kretskortsmontage krävs.

Tekniska data:

• SKU / tilauskoodi: G4A-PE
• Valmistajan tuotekoodi: G4A-1A-PE
• Valmistaja: Omron Corporation
• Tuotesarja: G4A
• Komponenttityyppi: piirikorttirele, miniatyyritehorele
• Kontaktikonfiguraatio: SPST-NO (1 sulkeutuva kosketin)
• Nimellisvirta: 20 A / 250 VAC
• Syöksyvirta (maks.): 80 A
• Kelajännitealue: 5–48 VDC
• Liitäntä: piirilevyjuotos (PCB terminals, myös kela)
• Korkeus (maks.): 16 mm
• Syvyys (maks.): 26,8 mm
• Standardit: DIN EN 61810-1, EN 60255-23 (VDE 6673)
• Standardimerkinnät: RoHS
