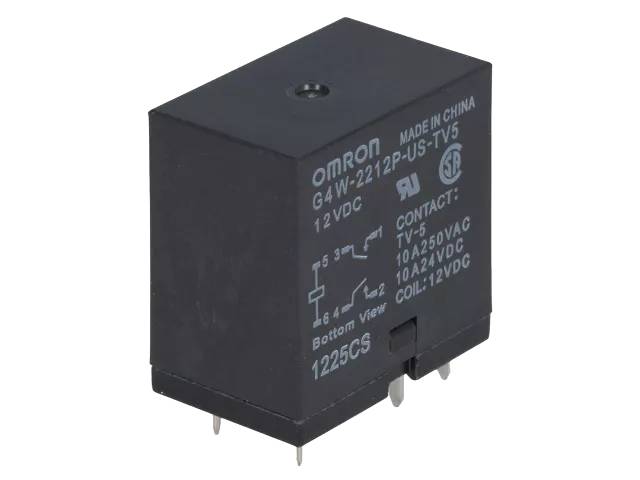

Kretskortrelä 2 slutande kontakter 10A (Omron G4W-2212P-serien)
Omrons G4W-serie kretskortrelä med DPST-NO-kontakttyp (2 slutande kontakter) – lämpligt där man behöver samtidig brytning av två oberoende kretsar samt hög överslagsspänningshärdighet och pålitlig galvanisk åtskillnad mellan spole och kontakter.

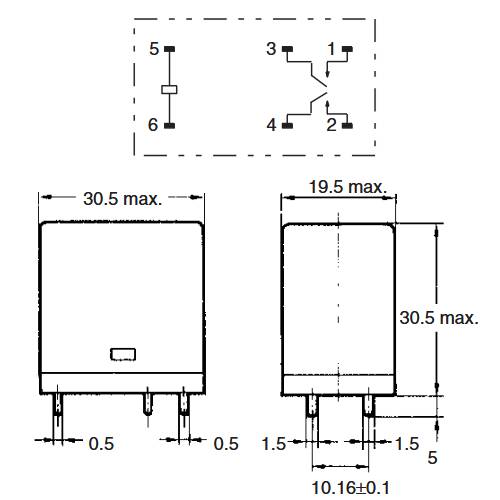

Konstruktion och anslutning: Höljet är en öppet/otätt utförande och reläet monteras på kretskort med direkt PCB-anslutning med internationellt pinavstånd 2,54 mm. Vikt är cirka 29 g. Avstånd längs ytan mellan spole och kontakter är minst 8 mm, vilket uppfyller VDE C/250 isolationskrav.
Kontakt och växelförmåga: DPST-NO-kontakter (2a) tål resistiv last 10 A / 250 VAC och 10 A / 24 VDC, för induktiv last (cosφ = 0,4 / L/R = 7 ms) 7,5 A / 250 VAC och 5 A / 24 VDC. Max tillåten växelspänning är 250 VAC / 125 VDC och max brytförmåga 2500 VA / 240 W (resistiv) eller 1850 VA / 120 W (induktiv). Kontaktmaterialet är AgCdO och kontaktsresistansen högst 30 mΩ. Opererationstiden är högst 20 ms och återhämtningstiden högst 5 ms.
Isolering och miljöbeständighet: Råspänningshållfasthet mellan spole och kontakter är 4000 VAC, mellan kontaktpoler med olika polaritet 2000 VAC och mellan kontakter med samma polaritet 1500 VAC. Överslagsspänningstålighet är 10 000 V (1,2×50 µs). Isoleringsresistansen är minst 100 MΩ (mätt vid 500 VDC). Mekanisk livslängd är minst 5 000 000 växlingar och elektrisk livslängd minst 100 000 växlingar vid märkbelastning. Driftstemperaturområde är -25…+55 °C.
Godkännanden: Serien är godkänd enligt UL508 och CSA C22.2 No.14, SEMKO-godkänd samt finns tillgänglig i en VDE EN61810-1-godkänd version. DPST-NO-typen uppfyller kraven för TV-5-klassningen.
Tekniska data:
- Modellserie: G4W-2212P (Omron), flera spolspänningsalternativ (bl.a. 12, 24 och 100 VDC)
- Tillverkare: Omron
- Kontakttyp: DPST-NO, 2 slutande kontakter (2a)
- Strömkapacitet (resistiv): 10 A / 250 VAC, 10 A / 24 VDC
- Strömkapacitet (induktiv, cosφ 0,4 / L/R 7 ms): 7,5 A / 250 VAC, 5 A / 24 VDC
- Max växelspänning: 250 VAC / 125 VDC
- Max brytström: 10 A
- Max brytförmåga: 2500 VA / 240 W (resistiv), 1850 VA / 120 W (induktiv)
- Kontaktmaterial: AgCdO
- Kontaktresistans: ≤30 mΩ
- Manövertid: ≤20 ms
- Återgångstid: ≤5 ms
- Isoleringsresistans: ≥100 MΩ (500 VDC)
- Råspänningshållfasthet (spole–kontakt): 4000 VAC
- Råspänningshållfasthet (kontakter, olika polaritet): 2000 VAC
- Råspänningshållfasthet (kontakter, samma polaritet): 1500 VAC
- Överslagsspänningstålighet: 10 000 V (1,2×50 µs)
- Avstånd längs yta: ≥8 mm
- Mekanisk livslängd: ≥5 000 000 växlingar
- Elektrisk livslängd: ≥100 000 växlingar
- Driftstemperaturområde: -25…+55 °C
- Vikt: ca 29 g
- Anslutning: direkt PCB-anslutning, 2,54 mm pinavstånd
- Godkännanden: UL508 (File E41643), CSA C22.2 No.14 (File LR31928), SEMKO, VDE EN61810-1, TV-5 (DPST-NO)
Kompatibilitet: Från samma G4W-serie finns även SPST-NO-version med en slutande kontakt (G4W-1112P, 15 A), samt skruv- och snabbanslutningsversioner med toppmonteringsfäste.
