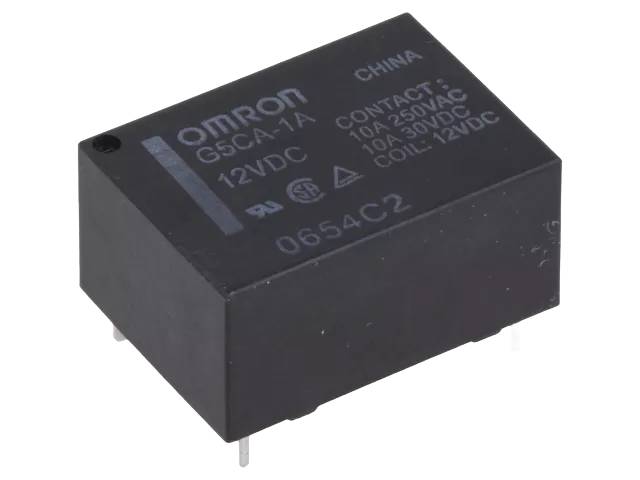

Kretskortrelä 1 slutande kontakt 10A (Omron G5CA-serien)

Omrons G5CA-serie kretskortrelä med SPST-NO-kontakttyp (1 slutande kontakt) – ett särskilt kompakt effektrelä som lämpar sig för att schaktta utgångskretsar i hushållsapparater och industrienheter där utrymmet är begränsat.

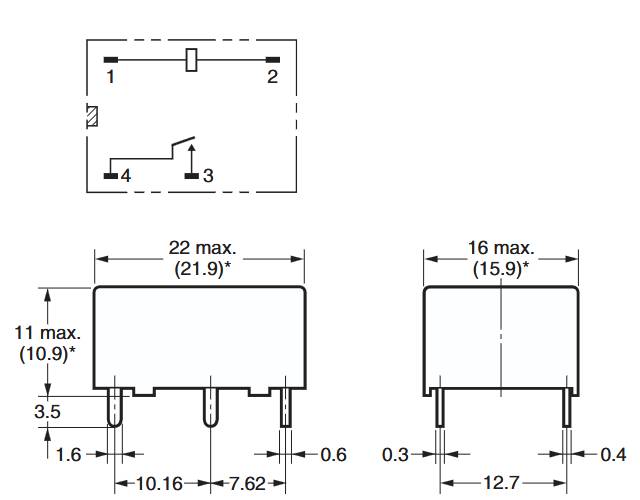

Konstruktion och anslutning: Reläet är subminiatyrstort, endast 16 × 22 × 11 mm (L×B×H), och väger cirka 8 g. Grundversionen är flux-skyddad (öppen) konstruktion med rak PCB-anslutning, stiftavstånd 2,54 mm. Serien finns även i helt tätade versioner för tvätt och i snabbkontaktversion (#187-kontakter).

Kontakt och brytförmåga: SPST-NO-kontakt (1a) klarar resistiv belastning 10 A / 250 VAC och 10 A / 30 VDC, induktiv belastning (cosφ = 0,4 / L/R = 7 ms) 3 A / 250 VAC och 3 A / 30 VDC. Max tillåten brytspänning är 250 VAC / 125 VDC och maximal brytström 10 A. Kontaktmaterialet är kadmiumfritt silverlegering och kontaktresistansen är högst 30 mΩ. Aktiveringstid är högst 10 ms och återgångstid högst 10 ms.

Isolering och miljötålighet: Spänningstålighet mellan spole och kontakt är 2500 VAC och mellan kontakter med samma polaritet 1000 VAC. Stötspänningstålighet är 4500 V (1,2×50 µs). Isoleringsresistansen är minst 1000 MΩ. Mekanisk livslängd är minst 20 000 000 operationer (18 000 operationer/timmen), och elektrisk livslängd för grundversionen minst 300 000 operationer (250 VAC, 10 A resistiv belastning) eller 100 000 operationer (30 VDC, 10 A). Driftstemperaturområde är -25…+70 °C.

Godkännanden: UL-recognized (File No. E41515), CSA-certifierad (File No. LR31928) samt EN/TÜV-certifierad (Certification No. R50214486). Produkten är RoHS-kompatibel.

Tekniska data:

• Serietyp: G5CA (Omron), flera spänningsalternativ för spole (inkl. 5, 12 och 24 VDC)
• Tillverkare: Omron
• Kontakttyp: SPST-NO, 1 slutande kontakt (1a)
• Mått (L×B×H): 16 × 22 × 11 mm
• Vikt: ca. 8 g
• Strömtålighet (resistiv): 10 A / 250 VAC, 10 A / 30 VDC
• Strömtålighet (induktiv, cosφ 0,4 / L/R 7 ms): 3 A / 250 VAC, 3 A / 30 VDC
• Max brytspänning: 250 VAC / 125 VDC
• Max brytström: 10 A
• Kontaktmaterial: silverlegering (kadmiumfri)
• Kontaktresistans: ≤30 mΩ
• Aktiveringstid: ≤10 ms
• Återgångstid: ≤10 ms
• Isoleringsresistans: ≥1000 MΩ
• Spänningstålighet (spole–kontakt): 2500 VAC
• Spänningstålighet (kontakter, samma polaritet): 1000 VAC
• Stötspänningstålighet: 4500 V (1,2×50 µs)
• Mekanisk livslängd: ≥20 000 000 operationer
• Elektrisk livslängd: ≥300 000 operationer (250 VAC, 10 A, grundversion)
• Driftstemperaturområde: -25…+70 °C
• Anslutning: rak PCB-anslutning, 2,54 mm stiftavstånd
• Överensstämmelse: RoHS
• Godkännanden: UL (File E41515), CSA (File LR31928), EN/TÜV (Cert. No. R50214486)

Kompatibilitet: I G5CA-serien finns även helt tätad version (G5CA-1A4), högkänslig version med lägre effektförbrukning (150 mW), högkapacitetsversion för 15 A / 110 VAC belastning samt snabbkontaktversion (#187-kontakter).
