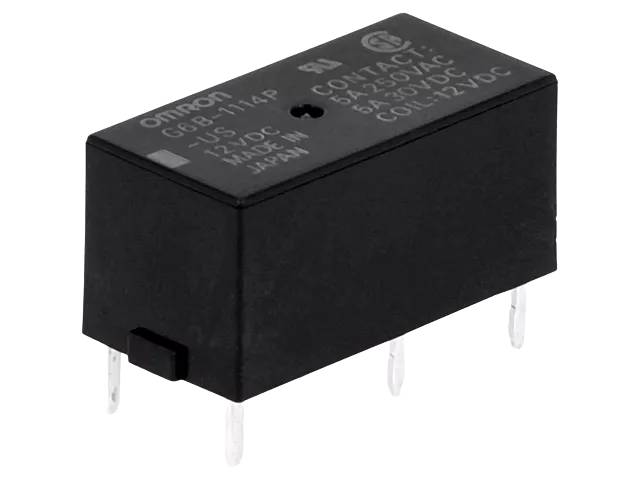

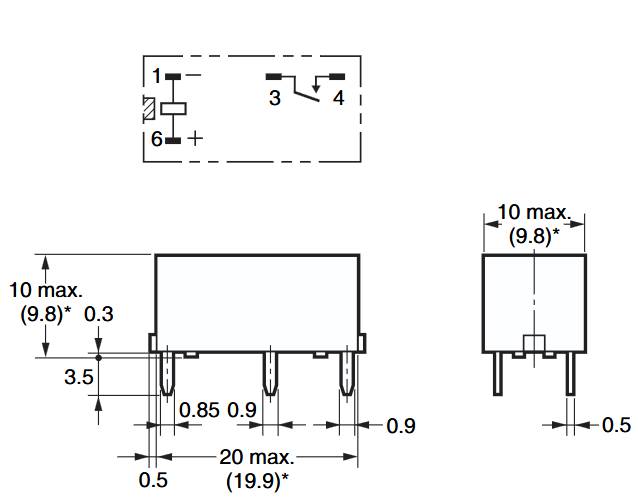

Kretskortrelä 1 slutande kontakt 5A (Omron G6B-1114-serien)

Omrons G6B-serie kretskortrelä med SPST-NO-kontakttyp (1 slutande kontakt) – helt förseglad miniatyrkonstruktion som kombinerar hög isolationsstyrka och liten storlek för växling av utgångskretsar i styrutrustning.

Konstruktion och anslutning: Reläet är helt förseglat (fully sealed) och finns även i version som lämpar sig för ultraljudstvätt. Vikten är cirka 3,5–4,6 g. Anslutningen är rak PCB-anslutning, stiftavstånd 2,54 mm. Serien har inbyggd driftindikering och spänningsspärrdiod för spole finns som separat version, och det finns även en tvåpolig (DPST) syskonaversion.

Kontakt och växlingförmåga: SPST-NO-kontakt (1a) klarar resistiv last 5 A / 250 VAC och 5 A / 30 VDC, och för induktiv last (cosφ = 0,4 / L/R = 7 ms) 2 A / 250 VAC och 2 A / 30 VDC. Högsta tillåtna växelspänning är 380 VAC / 125 VDC och högsta växelström 5 A. Standardkontaktmaterialet är kadmiumfri silverlegering; för laster som utsätts för induktiva och startströmsstötar finns version med AgSnIn-kontakt. Kontaktresistansen är högst 30 mΩ, arbetstid högst 10 ms och återhämtningstid högst 10 ms.

Isolation och miljöbeständighet: Spänningsstyrka mellan spole och kontakt är 3000 VAC och mellan kontakter med samma polaritet 1000 VAC. Stötspänningstålighet är 6 kV (1,2×50 µs). Isolationsresistansen är minst 1000 MΩ. Mekanisk livslängd är minst 50 000 000 växlingar (18 000 växlingar/tim) och elektrisk livslängd minst 100 000 växlingar vid märkbelastning (1800 växlingar/tim). Driftstemperaturområde är -25…+70 °C, fuktighet 5–85 % RH.

Godkännanden: UL-erkänt (File No. E41643), CSA-certifierat (File No. LR31928) samt EN/IEC- och TÜV-certifierat (Registration No. R50158246). Produkten är RoHS-kompatibel.

Tekniska data:

• Seriebeteckning: G6B-1114 (Omron), flera spolevarianter (bl.a. 5, 6, 12 och 24 VDC)
• Tillverkare: Omron
• Kontakttyp: SPST-NO, 1 slutande kontakt (1a)
• Konstruktion: helt förseglad (fully sealed)
• Vikt: ca 3,5–4,6 g
• Strömkapacitet (resistiv): 5 A / 250 VAC, 5 A / 30 VDC
• Strömkapacitet (induktiv, cosφ 0,4 / L/R 7 ms): 2 A / 250 VAC, 2 A / 30 VDC
• Högsta växelspänning: 380 VAC / 125 VDC
• Högsta växelström: 5 A
• Kontaktmaterial: silverlegering (kadmiumfri), AgSnIn-alternativ finns
• Kontaktresistans: ≤30 mΩ
• Arbetstid: ≤10 ms
• Återhämtningstid: ≤10 ms
• Isolationsresistans: ≥1000 MΩ
• Spänningsstyrka (spole–kontakt): 3000 VAC
• Spänningsstyrka (kontakter, samma polaritet): 1000 VAC
• Stötspänningstålighet: 6 kV (1,2×50 µs)
• Mekanisk livslängd: ≥50 000 000 växlingar
• Elektrisk livslängd: ≥100 000 växlingar
• Driftstemperaturområde: -25…+70 °C
• Driftsfuktighet: 5–85 % RH
• Anslutning: rak PCB-anslutning, 2,54 mm stiftavstånd
• Överensstämmelse: RoHS
• Godkännanden: UL (File E41643), CSA (File LR31928), EN/IEC & TÜV (Reg. No. R50158246)

Kompatibilitet: I G6B-serien finns även högre kapacitetsversion 8 A / 250 VAC (G6B-1174), tvåpolig SPST-NO+SPST-NC-version (G6B-2114), DPST-NO- och DPST-NC-versioner (G6B-2214 / G6B-2014), låsvarianter (en- och tvåspole, G6BU/G6BK) samt modell med inbyggd indikatorlampa och spänningsspärrdiod (G6B-1177P-ND). Det finns även en separat sockelbas (P6B-serien) för sockelmontering.
