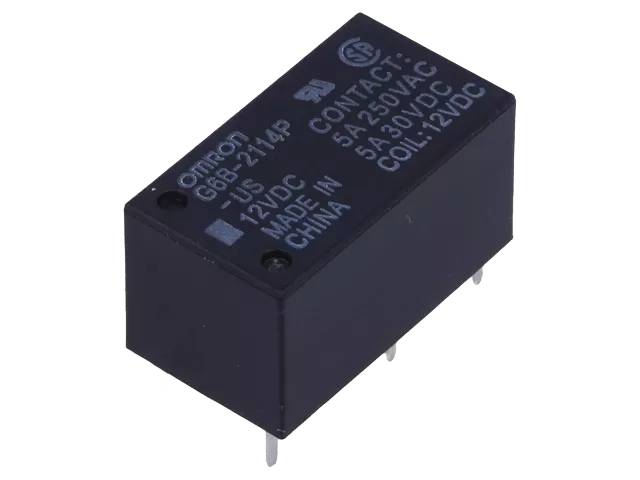

Printkortrelä 1 slutande / 1 öppnande kontakt 5A (Omron G6B-2114-serien)

Omrons G6B-serie 2-poliga printkortrelä med en slutande (SPST-NO, 1a) och en öppnande (SPST-NC, 1b) kontakt i samma komponent – lämpligt för styrkretsar där både infällande och frånskiljande funktion krävs samtidigt med en enda reläspole.

Byggnad och anslutning: Relät är helt förseglat (fully sealed) och finns även i version som tål ultraljudsrengöring. Vikten är cirka 4,5 g. Anslutningen är rak PCB-anslutning med stiftavstånd 2,54 mm.

Kontakt och brytförmåga: Kontakterna tål resistiv belastning 5 A / 250 VAC och 5 A / 30 VDC, för induktiv belastning (cosφ = 0,4 / L/R = 7 ms) 1,5 A / 250 VAC och 1,5 A / 30 VDC. Max tillåten växelspänning är 380 VAC / 125 VDC och max brytström 5 A. Standard kontaktmaterial är kadmiumfri silverlegering; för belastningar som utsätts för induktiva och startströmtoppar finns version med AgSnIn-kontakt. Kontaktresistansen är högst 30 mΩ, arbetstid högst 10 ms och återhämtningstid högst 10 ms.

Isolering och miljömotstånd: Genomslagssäkerhet mellan spole och kontakter är 3000 VAC, mellan kontakter med samma polaritet 1000 VAC och mellan kontakter med motsatt polaritet 2000 VAC. Stötspänningstålighet är 6 kV (1,2×50 µs). Isolationsresistansen är minst 1000 MΩ. Mekanisk livslängd är minst 50 000 000 växlingar (18 000 växlingar/tim) och elektrisk livslängd minst 100 000 växlingar vid märkbelastning (1800 växlingar/tim). Drifttemperaturområde är -25…+70 °C, fuktighet 5–85 % RH.

Godkännanden: UL-erkänt (File No. E41643), CSA-certifierat (File No. LR31928) samt EN/IEC- och TÜV-certifierat (Registration No. R50158246). Produkten är RoHS-kompatibel.

Tekniska data:

• Serie: G6B-2114 (Omron), flera spänningsvarianter för spole (bl.a. 5, 6, 12 och 24 VDC)
• Tillverkare: Omron
• Kontakttyp: 2-polig, SPST-NO (1a) + SPST-NC (1b)
• Konstruktion: helt förseglad (fully sealed)
• Vikt: ca 4,5 g
• Strömkapacitet (resistiv): 5 A / 250 VAC, 5 A / 30 VDC
• Strömkapacitet (induktiv, cosφ 0,4 / L/R 7 ms): 1,5 A / 250 VAC, 1,5 A / 30 VDC
• Max brytspänning: 380 VAC / 125 VDC
• Max brytström: 5 A
• Kontaktmaterial: silverlegering (kadmiumfri), AgSnIn-alternativ tillgängligt
• Kontaktresistans: ≤30 mΩ
• Arbetstid: ≤10 ms
• Återhämtningstid: ≤10 ms
• Isolationsresistans: ≥1000 MΩ
• Genomslagssäkerhet (spole–kontakt): 3000 VAC
• Genomslagssäkerhet (kontakter, samma polaritet): 1000 VAC
• Genomslagssäkerhet (kontakter, olika polaritet): 2000 VAC
• Stötspänningstålighet: 6 kV (1,2×50 µs)
• Mekanisk livslängd: ≥50 000 000 växlingar
• Elektrisk livslängd: ≥100 000 växlingar
• Drifttemperaturområde: -25…+70 °C
• Driftfuktighet: 5–85 % RH

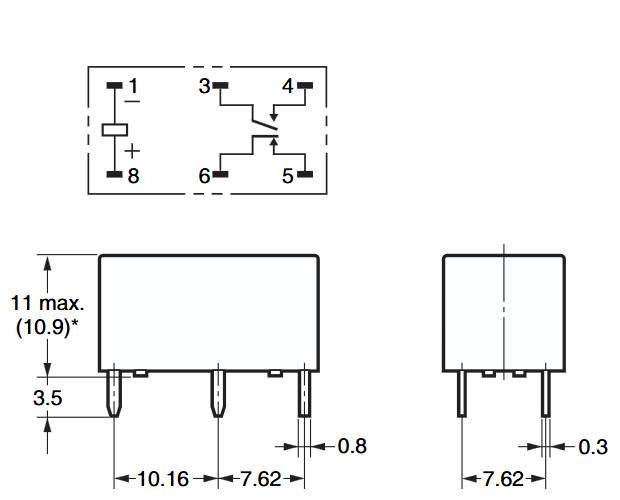

• Anslutning: rak PCB-anslutning, 2,54 mm stiftavstånd
• Överensstämmelse: RoHS
• Godkännanden: UL (File E41643), CSA (File LR31928), EN/IEC & TÜV (Reg. No. R50158246)

Kompatibilitet: I samma G6B-serie finns även 1-polig SPST-NO-version 5 A (G6B-1114) och 8 A (G6B-1174), DPST-NO- och DPST-NC-versioner (G6B-2214 / G6B-2014), låsfunktioner (G6BU/G6BK) samt modell med inbyggd indikatorlampa och transientöverspänningsskyddsdiod (G6B-1177P-ND). Finns även separat sockel (P6B-serien) för sockelmontering.
