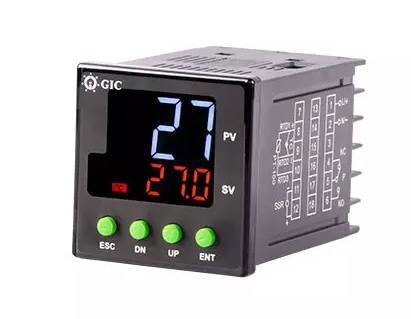

Programmerbar digital temperaturregulator 90-270Vac (GIC-TCS4T300)

TCS4T300 från General Industrial Controls är en mikroprocessorbaserad enkelkrets temperaturregulator som stöder både ON-OFF- och PID-reglering med automatisk inställningsfunktion (auto-tune). Regulatorn möjliggör upp till 8 programmerbara setpunkter (SP1–SP8).

Konstruktion och anslutningar: Höljet är panelmonterat, mått 48 × 48 × 65 mm, infällningsmått 45 × 45 mm (+0,5 mm). Frontpanelens kapslingsklass är IP65, höljet IP30 och anslutningarna IP20. Anslutning sker med M3-skruvterminaler (åtdragningsmoment 0,5 Nm, ledarstorlek AWG 22–12). Höljesmaterialet uppfyller brandsäkerhetsklass UL94-V0.

Sensoringångar: Regulatorn stöder universell sensorindata: termoelement J, K, T, R och S, PT100 motståndssensor (2- eller 3-ledare) samt mV-signal (-5…56 mV, endast i TCS4T300-modellen). Mätnoggrannheten är ±0,5 % av mätvärdet eller ±2 °C (termoelement), ±0,5 % eller ±3 °C (PT100) eller ±0,1 % av full skala (mV) – det som är störst av värdena gäller. Provtagningstid för signalen är 50 ms.

Utgångar: Regulatorn erbjuder tre programmerbara utgångar. Utgång 1 är en växelkontakt för relä eller SSR-drivning (12 VDC, upp till 50 mA), kontaktmaterial AgNi. Utgång 2 är en SPST-reläkontakt, 10 A / 250 VAC eller 24 VDC. Utgång 3 är en SPDT-växelkontakt, 5 A / 250 VAC eller 24 VDC. Reläernas mekaniska livslängd är 10 miljoner (10⁷) manövreringar och elektriska livslängd 100 000 (10⁵) manövreringar.

Matningsspänning: Hjälpmatningsspänningsområdet är mycket brett, 90–270 V AC/DC, frekvens 47/63 Hz. Typisk strömförbrukning är 6 VA (vid 240 VAC).

Miljöegenskaper och standarder: Driftstemperaturområde är 0…+60 °C, lagringstemperatur -20…+75 °C. Fukttålighet är 85 % RH (icke-kondenserande), maxhöjd 2000 m, föroreningsgrad 2, över-spänningskategori II. Regulatorn uppfyller kraven i CE- och EMC-direktiven samt är RoHS-kompatibel.

Felindikeringar och skydd: Regulatorn detekterar sensorbrott/fel, över- och undergränsfel samt SSR-kortslutning. Dessutom finns en larmsignalutgång (alarm output).

Användningsområden: Lämplig för temperaturstyrning inom industrin i ugnar, torkapparater, plastbearbetningsmaskiner och andra processer som kräver noggrann PID-reglering och flexibelt sensorsortiment.

Tekniska data:

• SKU / beställningskod: GIC-TCS4T300
• Tillverkarens artikelnummer: TCS4T300
• Tillverkare: General Industrial Controls Private Limited
• Komponenttyp: programmerbar digital temperaturregulator
• Matningsspänning: 90–270 V AC/DC, 47/63 Hz
• Strömförbrukning: 6 VA (240VAC)
• Sensoringångar: termoelement J/K/T/R/S, PT100 (2-/3-ledare), mV (-5…56mV)
• Mätnoggrannhet: ±0,5 % PV eller ±2–3 °C (beroende på sensor)
• Utgång 1: relä/SSR-drivning (12VDC, 50mA), växelkontakt
• Utgång 2: SPST, 10A / 250VAC eller 24VDC
• Utgång 3: SPDT, 5A / 250VAC eller 24VDC
• Kontaktmaterial: AgNi
• Mekanisk/elektrisk livslängd: 10⁷ / 10⁵ manövreringar
• Mått (B×H×D): 48 × 48 × 65 mm
• Infällningsmått: 45 × 45 mm
• Kapslingsklass: IP65 (frontpanel) / IP30 (hölje) / IP20 (anslutningar)
• Driftstemperatur: 0…+60 °C
• Lagringstemperatur: -20…+75 °C
• Anslutning: M3-skruvterminal
• Brandsäkerhetsklass: UL94-V0
• Vikt: ca 95 g
• Standarder: CE, EMC-direktivet
• Standardmärkningar: RoHS
