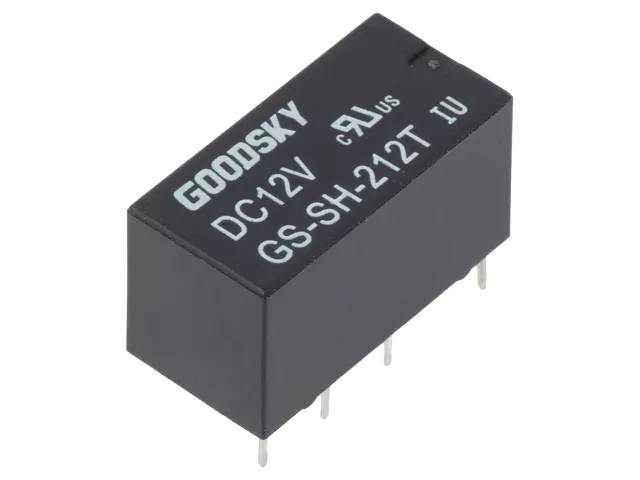

Kretskortrelä med 2 växlande kontakter 1A (Good Sky GS-SH-serien)
Good Sky Electrics kretskortrelä i GS-serien med DPDT-kontakttyp (2 växlande kontakter) – tvätttäta (RT III Wash Tight) konstruktion, lämpat för styrning av små laster i exempelvis telekommunikationsutrustning, hushållsapparater, kontorsutrustning och ljudanläggningar.
Konstruktion och anslutning: Reläet är inneslutet i epoxiharts, en tvättbeständig konstruktion. Anslutningen är direkt PCB-anslutning med 2,54 mm stiftavstånd, vilket motsvarar IC-avstånd på kretskortet. Vikt cirka 4,8 g.
Kontakt och växelförmåga: DPDT-kontakter (2 växlande kontakter) tål resistiv last 1 A / 120 VAC eller 2 A / 24 VDC. Maximalt tillåten spänning är 120 VAC / 24 VDC och maximalt tillåten ström 2 A, maximalt tillåten effekt 120 VA / 48 W. Minsta tillförlitliga växellast är 1 V / 1 mA DC. Kontaktmaterialet är silverlegering och kontaktresistansen högst 100 mΩ (uppmätt vid 100 mA / 6 VDC). Opererationstiden är beroende av typ upp till 6–8 ms och återgångstid upp till 4 ms.
Isolering och miljöbeständighet: Genomslagsspänning mellan spole och kontakt är 1000 VAC och mellan kontakter 500 VAC. Stötspänningstålighet (surge) är 1500 V (1,2×50 µs). Isolationsresistansen är minst 100 MΩ (uppmätt vid 500 VDC). Mekanisk livslängd är cirka 10⁷ växlingar utan last och elektrisk livslängd cirka 10⁵ växlingar vid märkbelastning. Driftstemperaturområde är -30…+80 °C och fuktighetsområde 45–85 % RH.
Godkännanden: UL- och C-UL-godkänt (File No. E141060, gäller D- och T-känslighetsklasser). Produkten uppfyller RoHS- och REACH-krav.
Tekniska data:
- Modellserie: GS-SH (Good Sky Electric), flera spole- och känslighetsalternativ (bl.a. 3, 5, 6, 9, 12, 24 och 48 V, känslighetsklasser D/T/L)
- Tillverkare: Good Sky Electric Co., Ltd.
- Kontakttyp: DPDT, 2 växlande kontakter
- Konstruktion: tvätttät (RT III Wash Tight), epoxihartsförseglad
- Vikt: ca 4,8 g
- Rated Load: 1 A / 120 VAC, 2 A / 24 VDC (resistiv)
- Max tillåten spänning: 120 VAC / 24 VDC
- Max tillåten ström: 2 A
- Max tillåten växeleffekt: 120 VA / 48 W
- Minsta växellast: DC 1 V, 1 mA
- Kontaktmaterial: silverlegering (Ag Alloy)
- Kontaktresistans: ≤100 mΩ (100 mA, 6 VDC)
- Operationstid: ≤6 ms (D-typ) / ≤8 ms (T/L-typ)
- Återgångstid: ≤4 ms
- Isolationsresistans: ≥100 MΩ (500 VDC)
- Genomslagsspänning (spole–kontakt): 1000 VAC
- Genomslagsspänning (kontakter): 500 VAC
- Stötspänningstålighet (surge): 1500 V (1,2×50 µs)
- Mekanisk livslängd: ca 10⁷ växlingar
- Elektrisk livslängd: ca 10⁵ växlingar vid märkbelastning
- Driftstemperaturområde: -30…+80 °C
- Driftfuktighet: 45–85 % RH

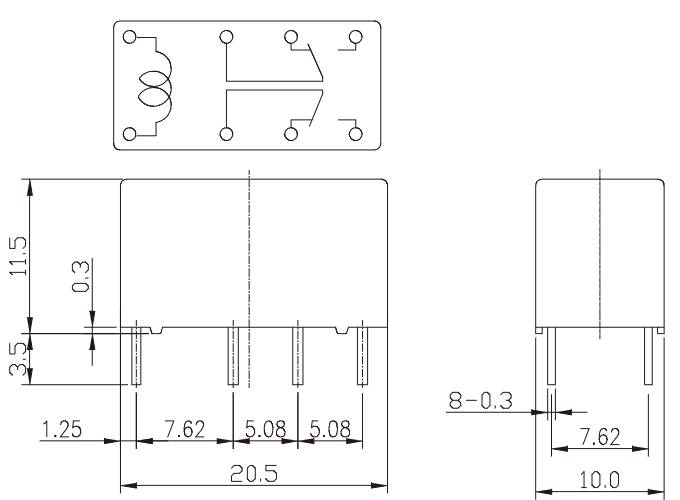

- Anslutning: direkt PCB-anslutning, 2,54 mm stiftavstånd (I.C.-kompatibelt)
- Överensstämmelse: RoHS, REACH
- Godkännanden: UL & C-UL (File No. E141060, D/T-klasser)
Kompatibilitet: GS-serien finns i tre spolekänslighetsklasser: standard-DC (D), mellankänslig DC (T) och högkänslig DC (L), varav D- och T-klasserna är UL/C-UL-godkända.
