Neodymmagneter med utvändig gänga (GTN)

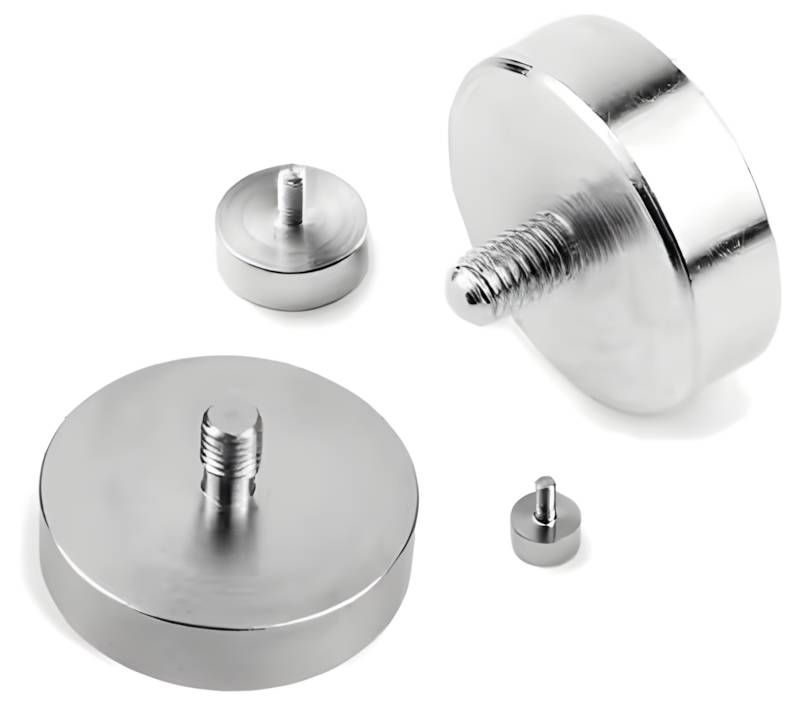

GTN-seriens koppmagnet, tillverkad av Supermagneten (Webcraft GmbH, Tyskland), består av en neodymmagnet som är inbäddad i en stålkopp (pot/cup design), och på koppens baksida är en utvändig gängad tapp fäst. Stålkoppen koncentrerar och förstärker magnetfältet mot den öppna sidan, vilket ger en avsevärt större hållkraft jämfört med en motsvarande bar magnet. Den utvändiga gängan möjliggör magnetens direkta fastsättning i ett gängat hål eller med en mutter.

Konstruktion och material: Magnetkärnan är sintrad NdFeB (neodym-järn-bor), inbäddad i en stålkopp med en utvändig gängad tapp fäst bakom koppen (t.ex. M4, M5, M6 – exakt storlek beror på magnetens storlek).

Användning och montering: Full hållkraft uppnås när den ferromagnetiska motytan är jämn, tillräckligt tjock och magneten är i full, direkt kontakt med ytan.

Användningsområden: Lämplig för tillämpningar där magneten ska fästas med gänga, till exempel i apparathus, fästen eller vid tillverkning av jiggar och verktyg där en stadig mekanisk skruvförbindelse krävs.

Tekniska data:

• SKU / beställningskod: GTN
• Tillverkare: Webcraft GmbH / Supermagnete
• Ursprungsland: Tyskland
• Produktgrupp: Koppmagneter (pot magnet)
• Material: sintrad NdFeB-kärna, stålkopp
• Anslutning: utvändig gängtapp
