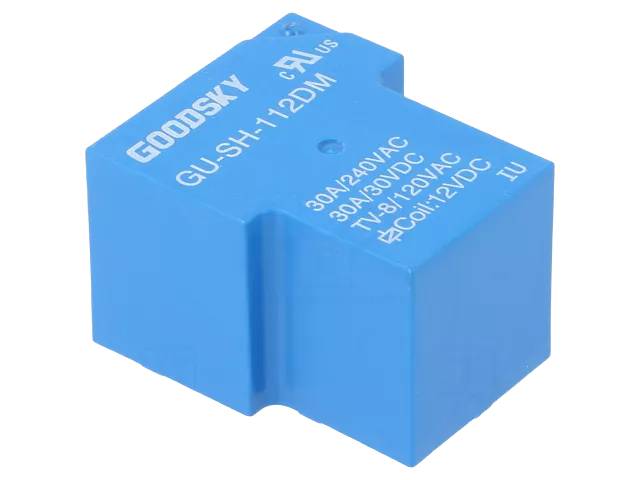

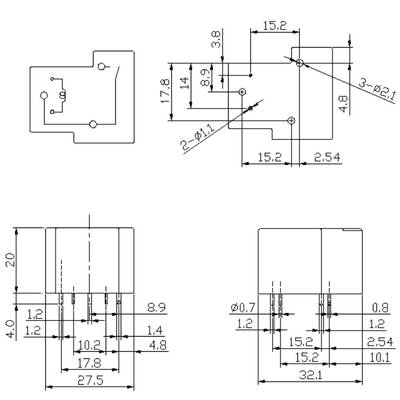

Tryckkortrelä 1 slutande kontakt 30A (Good Sky GU-SH-serien)
Good Sky Electrics GU-serie kretskortrelä med SPST-NO-kontakttyp (1 slutande kontakt) – ett kompakt effektrelä som är lämpligt för hushållsapparater, VVS-system, fordonens styrenheter och allmänna effektväxlingsapplikationer.

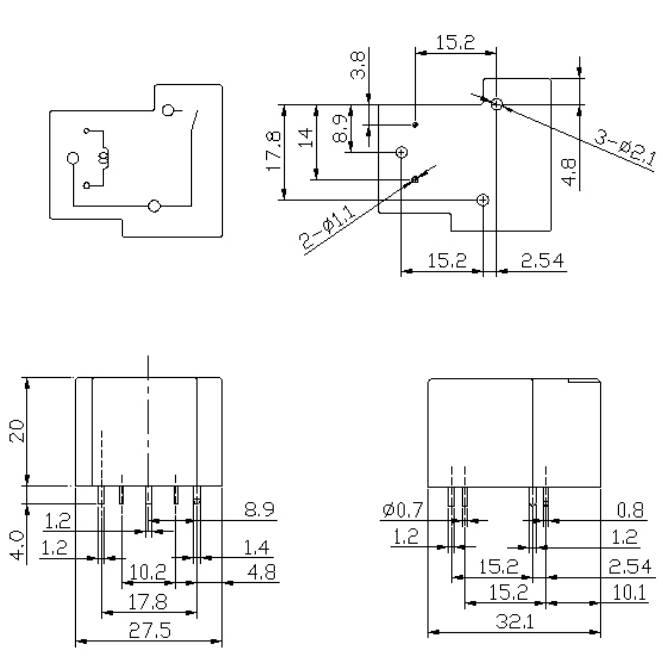

Konstruktion och anslutning: Reläet har en RT III Wash Tight-tvätttät konstruktion (SH-serien) och är lämpligt för genomflödeslödning. Vikten är cirka 27,2 g. Serien finns även i öppen (RT 0) och stänkskyddad (RT II Flux Proofed) version, samt i standardisoleringsklass och UL Class F-isoleringsklass.
Kontakt och växlingsegenskaper: SPST-NO-kontakten tål resistiv last 30 A / 120 VAC, 30 A / 240 VAC eller 30 A / 30 VDC. Kontaktkapaciteten uppfyller TV-8 (120 VAC) och 1-1/2 HP (240 VAC) klassificeringarna. Maximalt tillåten spänning är 240 VAC och maximalt tillåten ström 30 A, maximal tillåten växelkapacitet 7200 VA / 900 W. Kontaktmaterialet är silverlegering och kontaktresistansen högst 100 mΩ (mätt vid 1 A / 6 VDC). Opereringstid är högst 15 ms och återgångstid högst 10 ms.
Isolering och miljötålighet: Spänningshållfasthet mellan spole och kontakt är 1500 VAC och mellan kontakter 1500 VAC. Isolationsresistansen är minst 100 MΩ (mätt vid 500 VDC). Mekanisk livslängd är cirka 10⁷ brytningar utan belastning, och elektrisk livslängd cirka 10⁵ brytningar vid nominell last. Driftstemperaturområdet är -25…+55 °C och fuktighetsområde 45–85 % RH. Spolens temperaturökning är högst 60 °C.
Godkännanden: UL- och C-UL-godkänt (File No. E141060). Produkten uppfyller RoHS- och REACH-krav, och serien finns även i halogenfri (Halogen Free) version.
Tekniska data:
- Serier: GU-SH (Good Sky Electric), flera spänningsalternativ för spole (bl.a. 12, 24 och 48 VDC)
- Tillverkare: Good Sky Electric Co., Ltd.
- Kontakttyp: SPST-NO, 1 slutande kontakt
- Konstruktion: tvätttät (RT III Wash Tight)
- Vikt: ca 27,2 g
- Rated Load: 30 A / 120 VAC, 30 A / 240 VAC, 30 A / 30 VDC (resistiv)
- NO-kontaktkapacitet: TV-8 (120 VAC), 1-1/2 HP (240 VAC)
- Maximal tillåten spänning: 240 VAC
- Maximal tillåten ström: 30 A
- Maximal tillåten växlingseffekt: 7200 VA / 900 W
- Kontaktmaterial: silverlegering (Ag Alloy)
- Kontaktresistans: ≤100 mΩ (1 A, 6 VDC)
- Opereringstid: ≤15 ms
- Återgångstid: ≤10 ms
- Isolationsresistans: ≥100 MΩ (500 VDC)
- Spänningshållfasthet (spole–kontakt): 1500 VAC
- Spänningshållfasthet (kontakter): 1500 VAC
- Mekanisk livslängd: ca 10⁷ brytningar
- Elektrisk livslängd: ca 10⁵ brytningar vid nominell last
- Driftstemperaturområde: -25…+55 °C
- Driftfuktighet: 45–85 % RH
- Spolens temperaturökning: ≤60 °C
- Överensstämmelse: RoHS, REACH (Halogen Free-version tillgänglig)
- Godkännanden: UL & C-UL (File No. E141060)
Kompatibilitet: I GU-serien finns även öppen (RT 0) och stänkskyddad (RT II) version, SPDT-växlande kontaktsmodell (GU-D / GU-D1, kontaktkapaciteter 20–30 A NO / 10–20 A NC) samt en modell med lägre strömbelastning 10 A (GU-DB, One Form B / NC-kontakt).
