Kretskortrelä 1 växlingskontakt 12A (HF115F1)
HF115F-serien från Hongfa Relay (Xiamen Hongfa Electroacoustic Co.) är ett kompakt men kraftfullt kretskortrelä som erbjuder exceptionellt hög isolationsstyrka mellan spolen och kontakterna samt hög växlingseffekt i ett litet hölje.
Konstruktion och material: Kontaktkonfigurationen är 1 Form C (SPDT, en växlingskontakt). Konstruktionen är plasttätad (plastic sealed) och fluxbeständig (flux proofed), vilket möjliggör automatisk vågsvetsning och kretskortstvätt. Höljets höjd är mycket låg, endast 15,7 mm. Isolationsklass är Class F (UL-klassificering).
Elektriska egenskaper: Kontaktens märkström är 12 A / 250 VAC (16 A-version finns i serien). Max växlingsström är 12 A (16 A), max växlingsspänning 440 VAC / 300 VDC, och max växlingskapacitet 3000 VA (4000 VA). Krypavståndet är 10 mm. Dielektrisk styrka mellan spole och kontakter är mycket hög, 5 kV, vilket uppfyller kraven för förstärkt isolation (reinforced insulation) enligt VDE 0700/0631-standarden. Max ögonblicklig startström är upp till 120 A / 20 ms.
Spolegenskaper: Spoleffekten är ca. 400 mW.
Hållbarhet och tillförlitlighet: Mekanisk livslängd är 1×10⁷ omslagningar.
Standarder: Produkten är RoHS-kompatibel. Certifieringar inkluderar UL (E134517), CQC08002028130 och CQC17002168381. Konstruktionen uppfyller kraven i standarden IEC 60335-1 (finns tillgänglig).
Användningsområden: Lämplig för vitvaror, industriella styrkretsar och andra applikationer där både hög växlingskapacitet och stark galvanisk isolation mellan spole och kontakter krävs av säkerhetsskäl.
Tekniska data:
- SKU / beställningskod: HF115F1
- Tillverkare: Hongfa Relay (Xiamen Hongfa Electroacoustic Co.)
- Produktserie: HF115F
- Komponenttyp: kretskortrelä, plasttätad
- Kontaktkonfiguration: 1 Form C (SPDT)
- Märkström: 12 A / 250 VAC
- Max. växlingsspänning: 440 VAC / 300 VDC
- Max. växlingskapacitet: 3000 VA
- Max. ögonblicklig startström: 120 A / 20 ms
- Dielektrisk styrka (spole–kontakt): 5 kV
- Krypavstånd: 10 mm

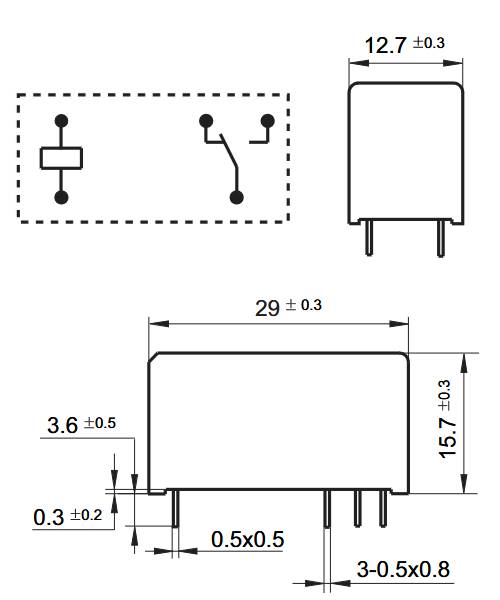

- Höljeshöjd: 15,7 mm
- Spoleffekt: ca. 400 mW
- Mekanisk livslängd: 1×10⁷ omslagningar
- Isolationsklass: Class F
- Standarder: VDE 0700/0631, IEC 60335-1 (finns tillgänglig)
- Certifiering: UL (E134517), CQC
- Standardmärkningar: RoHS
