Kretskortrelä 2 växlande kontakter 8A (HF115F2)

HF115F-serien från Hongfa Relay (Xiamen Hongfa Electroacoustic Co.) är ett kompakt men kraftfullt kretskortrelä. Denna tvåpoliga (2 Form C, DPDT) version möjliggör samtidig växling av två separata kretsar med ett relä, som systermodell till den tidigare beskrivna enkelpoliga HF115F1-modellen (1 Form C, 12A).

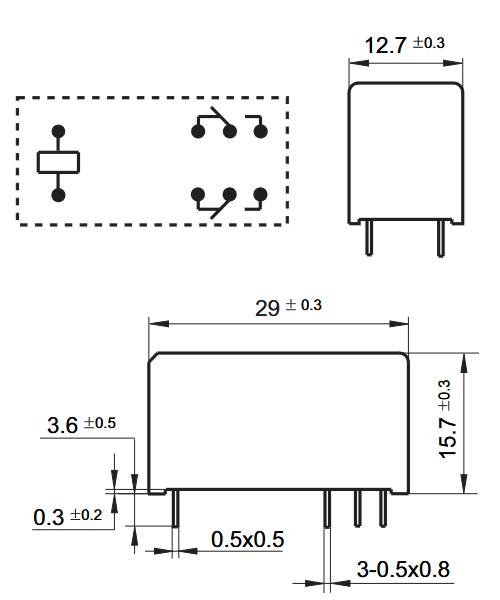

Konstruktion och material: Kontaktkonfigurationen är 2 Form C (DPDT, två växlande kontakter). Konstruktionen är plastförseglad (plastic sealed) och flussbeständig (flux proofed). Husets höjd är mycket låg, endast 15,7 mm; totala mått cirka 29 × 12,7 × 15,7 mm. Stiftsavståndet är 5,0 mm. Anslutning via genomgående borrade kretskortstift (PC Pin/Through Hole). Kontaktmaterialet är typiskt silver-kadmiumoxid (AgCdO), med alternativ som AgSnO₂, AgNi eller förgyllda varianter.

Elektriska egenskaper: Kontaktens märkström är 8 A / 250 VAC (eller 24 VDC). Dielektrisk hållfasthet mellan spole och kontakter är mycket hög, 5000 VAC (1 min), vilket uppfyller VDE 0700/0631-standardens krav för förstärkt isolering. Krampväg (krypavstånd) är 10 mm. Inkopplingstid är mindre än 15 ms, frånsläppstid mindre än 8 ms.

Spolegenskaper: Spoleffekten är cirka 400 mW. Spänningsalternativ för spolen är 5, 6, 9, 12, 18, 24, 48, 60 eller 110 VDC. Typiskt spolemotstånd för 12VDC-versionen är cirka 360 Ω.

Miljöbeständighet: Driftstemperaturområde är -40…+85 °C. Isoleringsklass är Class F (eller Class B, beroende på produktkod).

Standarder: Produkten är RoHS-kompatibel.

Användningsområden: Lämplig för applikationer där samtidig växling av två separata kretsar krävs med stark galvanisk isolering mellan spole och kontakter – till exempel i vitvaror och industriella styrkretsar.

Tekniska data:

• SKU / beställningskod: HF115F2
• Tillverkare: Hongfa Relay (Xiamen Hongfa Electroacoustic Co.)
• Produktserie: HF115F
• Komponenttyp: kretskortrelä, plastförseglad
• Kontaktkonfiguration: 2 Form C (DPDT)
• Märkström: 8 A / 250 VAC
• Dielektrisk hållfasthet (spole–kontakt): 5000 VAC (1 min)
• Krypavstånd: 10 mm
• Husmått: ca 29 × 12,7 × 15,7 mm
• Stiftsavstånd: 5,0 mm
• Inkopplings-/frånsläppstid: <15 ms / <8 ms
• Spoleffekt: ca 400 mW
• Spänningsalternativ för spole: 5-110 VDC
• Driftstemperatur: -40…+85 °C
• Kontaktmaterial (standard): AgCdO
• Standarder: VDE 0700/0631
• Standardmärkningar: RoHS
