Kretskortrelä 1 växlande kontakt 16A (HF115F3)

HF115F-serien från Hongfa Relay (Xiamen Hongfa Electroacoustic Co.) är ett kompakt men kraftfullt kretskortrelä. Denna version är seriens högsta strömvariant med enkelpolig kontakt (16A) och skiljer sig från den tidigare beskrivna HF115F1-modellen (12A, 3,5 mm stiftavstånd) genom ett större stiftavstånd (5,0 mm), vilket möjliggör högre strömbelastning.

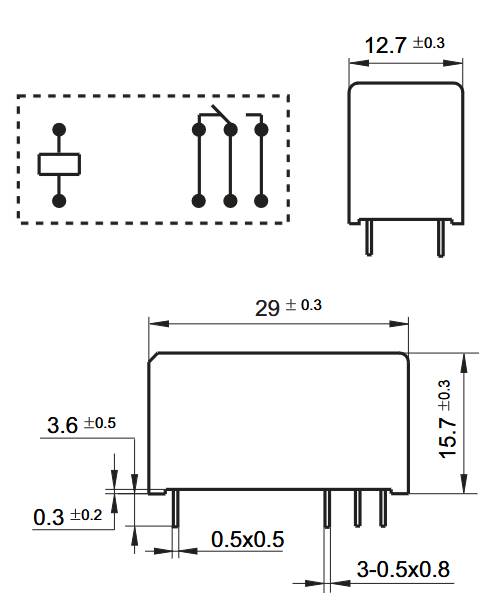

Konstruktion och material: Kontaktkonfigurationen är 1 Form C (SPDT, en växlande kontakt). Konstruktionen är plastförseglad och fluxbeständig, vilket möjliggör automatisk våglödning och kretskortsrengöring. Kapselhöjden är mycket låg, endast 15,7 mm. Stiftavståndet är 5,0 mm. Kontaktmaterialet är vanligtvis silver-kadmiumoxid (AgCdO), med alternativ som AgSnO2, AgNi eller förgyllda varianter.

Elektriska egenskaper: Kontaktens märkström är 16 A / 250 VAC. Max växelspänning är 440 VAC / 300 VDC, maximal effekt vid brytning 4000 VA. Lekavståndet är 10 mm. Dielektrisk styrka mellan spole och kontakter är mycket hög, 5 kV, vilket uppfyller VDE 0700/0631-standardens krav på förstärkt isolering. Maximal impulsström är upp till 120 A / 20 ms.

Spolens egenskaper: Spoleffekten är ca. 400 mW. Spänningsalternativ för spolen är 5, 6, 9, 12, 18, 24, 48, 60 eller 110 VDC.

Hållbarhet och tillförlitlighet: Mekanisk livslängd är 1×10⁷ brytningar.

Miljöegenskaper: Driftstemperaturområde är -40…+85 °C. Isoleringsklass är Class F.

Standarder: Produkten är RoHS-kompatibel. Certifieringar inkluderar UL (E134517) och CQC.

Användningsområden: Lämplig för applikationer där seriens högsta strömkapacitet (16A) behövs i en enkelpolig krets — till exempel för att växla kraftigare laster som värmare eller motorer i hushållsapparater och industriella styrkretsar.

Tekniska data:

• SKU / beställningskod: HF115F3
• Tillverkare: Hongfa Relay (Xiamen Hongfa Electroacoustic Co.)
• Produktserie: HF115F
• Komponenttyp: kretskortrelä, plastförseglat
• Kontaktkonfiguration: 1 Form C (SPDT)
• Märkström: 16 A / 250 VAC
• Max. växelspänning: 440 VAC / 300 VDC
• Max. brytningseffekt: 4000 VA
• Max. impulsström: 120 A / 20 ms
• Dielektrisk styrka (spole–kontakt): 5 kV
• Lekavstånd: 10 mm
• Stiftavstånd: 5,0 mm
• Kapselhöjd: 15,7 mm
• Spoleeffekt: ca. 400 mW
• Mekanisk livslängd: 1×10⁷ brytningar
• Driftstemperatur: -40…+85 °C
• Isoleringsklass: Class F
• Standarder: VDE 0700/0631
• Certifiering: UL (E134517), CQC
• Standardmärkning: RoHS
