Kretskortrelä 1 växlande kontakt 10A

Kretskortrelä 1 växlande kontakt 10A Kretskortrelä 1 växlande kontakt 10A

Kretskortrelä 1 växlande kontakt 10A

Datablad
SKU#: HF118F1
Omedelbart tillgänglig
Kretskortrelä med 1 växlande kontakt 10A (Hongfa HF118F-sarja) – lågt (12,5 mm) kretskortrelä med hög isolationsstyrka på 5 kV mellan spole och kontakt. Strömkapacitet 10 A / 250 VAC, UL-isoleringsklass F, RoHS-kompatibel. Finns med flera spolspänningar.

Produktbeskrivning

Printkortrelä 1 växlande kontakt 10A (Hongfa HF118F-serien)

Hongfas HF118F-serie printkortrelä med 1-polig växlande kontakt (1 Form C / SPDT) – ett lågt profilkraftrelä som passar för inkoppling i hushållsapparater, kontrollpaneler och styrkretsar inom industrin där hög isolationsstyrka krävs.

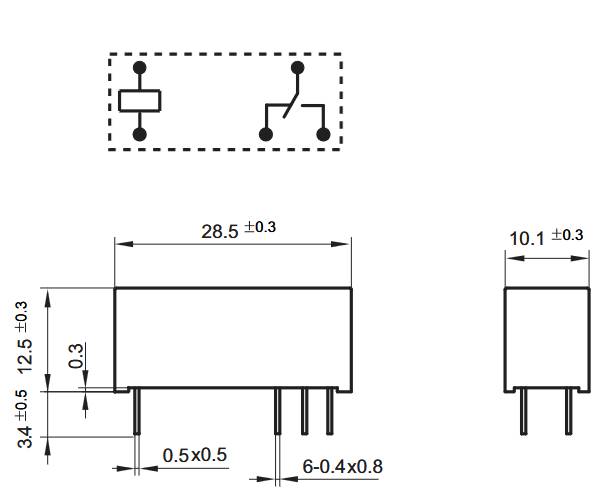

Konstruktion och anslutning: Reläet har låg profil, endast 12,5 mm höjd, och krypavståndet är över 8 mm. Serien finns både i plasttäta (plastic sealed) och stänkskyddade (flux proofed) versioner, och en separat sockel (sockets) finns tillgänglig.

Kontakt och brytförmåga: Växlande kontakt (1 Form C) tål resistiv belastning 10 A / 250 VAC eller 10 A / 30 VDC. Kontaktmaterialet är silverlegering.

Isolation och standarder: Spänningshållfastheten mellan spole och kontakt är hela 5000 VAC, vilket gör serien särskilt lämplig för nätspänningsapplikationer med höga isolationskrav. Konstruktionen uppfyller VDE 0700/0631-standarden för förstärkt isolation, och en IEC 60335-1-kompatibel version finns tillgänglig. UL-isoleringsklass är F.

Godkännanden: UL/CUL-godkänt (File No. E134517), VDE-godkänt (File No. 40010480) samt CQC-certifierat (File No. CQC09002035071 och CQC18002206322). Produkten är RoHS-kompatibel.

Tekniska data:

  • Modellserie: HF118F (Hongfa), flera spänningsalternativ för spole tillgängliga
  • Tillverkare: Hongfa Relays Co., Ltd.
  • Kontakttyp: 1 Form C (växlande kontakt, SPDT), 1-polig
  • Höjd: 12,5 mm
  • Krypavstånd: >8 mm
  • Rated Load: 10 A / 250 VAC, 10 A / 30 VDC (resistiv)
  • Kontaktmaterial: silverlegering
  • Spänningshållfasthet (spole–kontakt): 5000 VAC
  • Konstruktion: plasttät eller stänkskyddad (beroende på typ)
  • Isoleringssystem: VDE 0700/0631 förstärkt isolation, UL Class F, IEC 60335-1-kompatibel version tillgänglig
  • Anslutning: direkt PCB-anslutning, sockel finns separat
  • Överensstämmelse: RoHS
  • Godkännanden: UL/CUL (File E134517), VDE (File 40010480), CQC (File CQC09002035071, CQC18002206322)

Kompatibilitet: HF-produktfamiljen inkluderar även en 2-polig version (HF118F 2 pole) samt en tillhörande sockel (118F Sockets).
