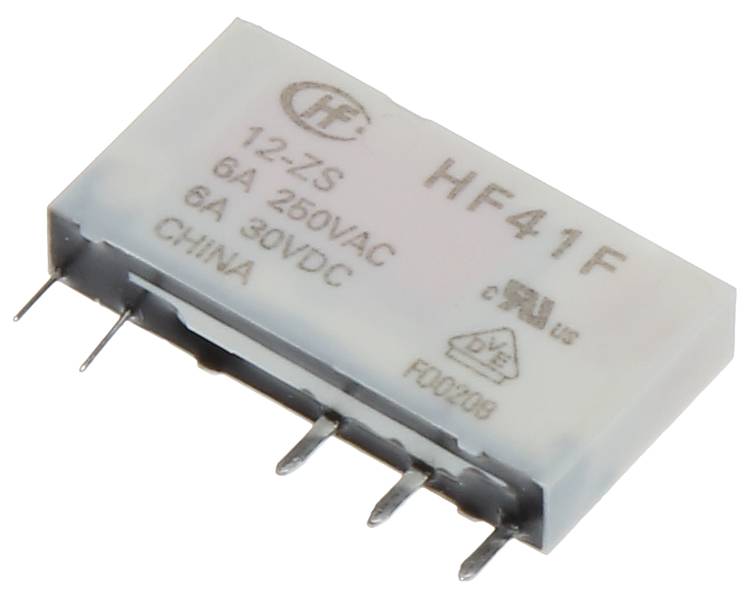

Kretskortrelä 1-växlande kontakt 6A (Hongfa HF41F-serien)

Hongfas HF41F-serie kretskortrelä med 1 Form C-kontakttyp (växlande kontakt) – ett smalt, endast 5 mm brett subminiatyrrelä som passar platsbesparande styr- och brytningstillämpningar där hög isolationsstyrka krävs.

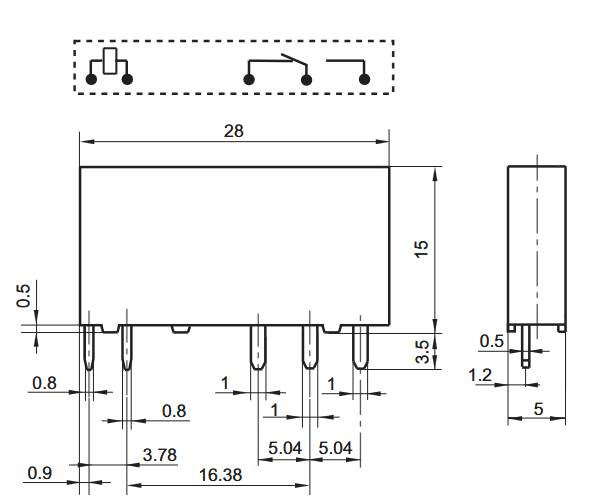

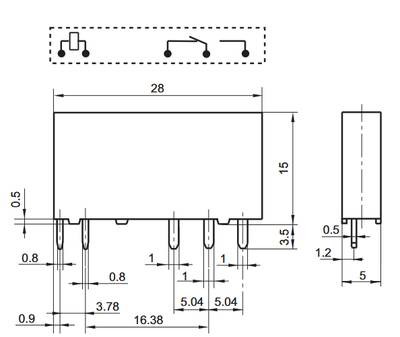

Utförande och anslutning: Reläet är plastförseglat och stänkskyddat (plastic sealed / flux proofed), bredd endast 5 mm. Anslutningen är direkt PCB-anslutning och serien finns även med monteringssockel. Vikten är cirka 5 g.

Kontakt och brytförmåga: Växlande kontakt (1 Form C) klarar resistiv last 6 A / 250 VAC eller 6 A / 30 VDC. Högsta tillåtna brytspänning är 400 VAC / 300 VDC och max bryteffekt 1500 VA / 180 W. Kontaktens standardmaterial är AgNi, och för mer krävande laster finns version med AgSnO₂-kontakt samt guldbelagd kontakt (för mindre last, kontaktresistans ≤30 mΩ vs. ≤100 mΩ obehandlad). Minsta tillförlitliga brytlaster är 5 VDC / 100 mA (guldbelagd 10 mA). Operativtid är högst 8 ms och återställningstid högst 4 ms.

Isolation och miljöbeständighet: Genomhållningsspänning mellan spole och kontakter är 4000 VAC och mellan öppna kontakter 1000 VAC. Stötspänningstålighet (surge) är upp till 6 kV mellan spole och kontakt. Konstruktionen uppfyller VDE 0700/0631-standardens krav på förstärkt isolation. Isolationsresistansen är minst 1000 MΩ (mätt vid 500 VDC). Mekanisk hållbarhet är minst 1×10⁷ brytningar. Elektrisk livslängd för växlande kontakt (Z-typ) är för NO-kontakt 3×10⁴ brytningar och för NC-kontakt 1×10⁴ brytningar (6 A / 250 VAC / 30 VDC resistiv last, AgNi, 85 °C). Drifttemperaturområde är ovanligt brett, -40…+85 °C, och fuktighetsområde 5–85 % RH.

Godkännanden: UL/CUL-godkänt (File No. E133481), VDE-godkänt (File No. 40020043) samt CQC-certifierat (File No. CQC09002035072).

Tekniska data:

• Serie: HF41F (Hongfa), flera spänningsalternativ för spole (bl.a. 5, 6, 9, 12, 18, 24, 48 och 60 VDC)
• Tillverkare: Hongfa Relays Co., Ltd.
• Kontakttyp: 1 Form C (växlande kontakt, SPDT)
• Utförande: plastförseglat, stänkskyddat, bredd 5 mm
• Vikt: ca 5 g
• Rated Load: 6 A / 250 VAC, 6 A / 30 VDC (resistiv)
• Högsta tillåtna spänning: 400 VAC / 300 VDC
• Högsta tillåtna ström: 6 A
• Högsta tillåtna bryteffekt: 1500 VA / 180 W
• Kontaktmaterial: AgNi (standard), AgSnO₂- och guldbeläggningsalternativ tillgängliga
• Kontaktresistans: ≤100 mΩ (obehandlad) / ≤30 mΩ (guldbelagd), 1 A / 6 VDC
• Minsta brytlaster: 5 VDC / 100 mA (10 mA guldbelagd)
• Operativtid: ≤8 ms
• Återställningstid: ≤4 ms
• Isolationsresistans: ≥1000 MΩ (500 VDC)
• Genomhållningsspänning (spole–kontakt): 4000 VAC
• Genomhållningsspänning (öppna kontakter): 1000 VAC
• Stötspänningstålighet (surge, spole–kontakt): 6 kV
• Mekanisk livslängd: ≥1×10⁷ brytningar
• Elektrisk livslängd (växlande kontakt): NO 3×10⁴ / NC 1×10⁴ brytningar (6 A, 250 VAC/30 VDC)
• Drifttemperaturområde: -40…+85 °C
• Driftfuktighet: 5–85 % RH
• Anslutning: direkt PCB-anslutning
• Godkännanden: UL/CUL (File E133481), VDE (File 40020043), CQC (File CQC09002035072)

Kompatibilitet: HF41F-serien finns även i 1 Form A-kontaktversion (slutande kontakt), flat pack-version samt alternativa kontaktbeläggningar (AgSnO₂, guldbeläggning) för mer krävande laster.
