Kort-relä 1 växlande kontakt 2A (Hongfa HFD23-serien)

Hongfas HFD23-serie kort-relä med 1 Form C-kontakttyp (växlande kontakt) – subminiatyr, mycket känsligt signalrelä som lämpar sig för att växla små laster och styrsignaler, till exempel i mät- och styr-elektronik.

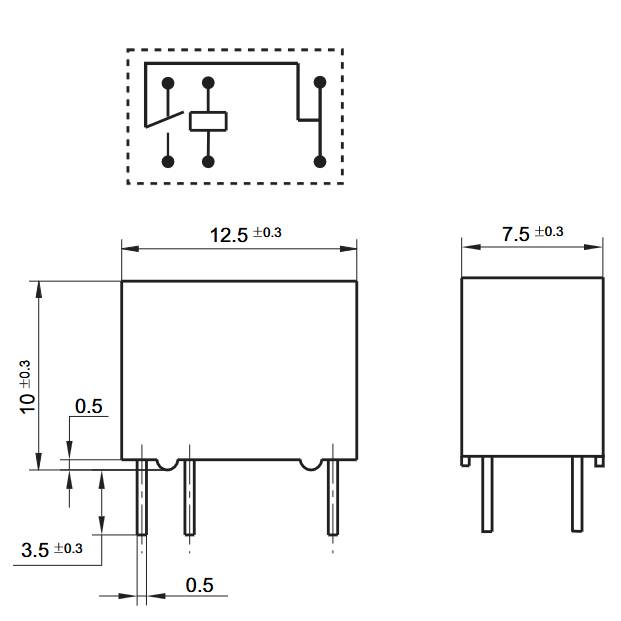

Utförande och anslutning: Reläet är i plastförseglad (plastic sealed) konstruktion och anslutningen är direkt PCB-anslutning (6 stift, genomgående lödning). Vikten är cirka 2,4 g.

Kontakt och växlingsegenskaper: Växlande kontakt (1 Form C) tål upp till 2 A, beroende på last exempelvis 1 A / 30 VDC eller 0,5 A / 125 VAC. Högsta tillåtna märkspänning är 125 VAC. Kontaktmaterialet är i standardutförande en silverlegering (AgNi), och för små signalsignaler finns guldbelagda kontakter (Au plated) för bättre kontaktpålitlighet. Verkningstid är under 5 ms och återgångstid under 5 ms.

Isolering och miljöstyrka: Dielektrisk styrka mellan spole och kontakt är 1000 VAC. Konstruktionen uppfyller kraven för förstärkt isolering enligt VDE 0700/0631-standarden. Isolationsresistansen är minst 1000 MΩ. Spolens effektförbrukning i standardversionen är cirka 150 mW; serien finns även i en känsligare HFD23-H-version med cirka 100 mW spoleffekt och högre 1100 VAC isolationsstyrka. Driftstemperaturområde är -40…+70 °C.

Godkännanden: UL/CUL-godkänt (File No. E133481), TÜV-certifierat (Registration No. R50306254) samt CQC-certifierat (File No. CQC09002035070).

Tekniska data:

• Serie: HFD23 (Hongfa), flera spänningsalternativ för spole (bl.a. 5, 12 och 24 VDC)
• Tillverkare: Hongfa Relays Co., Ltd.
• Kontakttyp: 1 Form C (växlande kontakt, SPDT)
• Utförande: plastförseglad (plastic sealed)
• Vikt: ca. 2,4 g
• Max växlingström: 2 A (t.ex. 1 A / 30 VDC, 0,5 A / 125 VAC beroende på last)
• Max tillåten spänning: 125 VAC
• Kontaktmaterial: silverlegering (AgNi), guldbelagd kontakt finns som alternativ
• Verkningstid: <5 ms
• Återgångstid: <5 ms
• Dielektrisk styrka (spole–kontakt): 1000 VAC
• Isolationsresistans: ≥1000 MΩ
• Spoleffektförbrukning: ca. 150 mW (standard), ca. 100 mW (känslig HFD23-H-version)
• Driftstemperaturområde: -40…+70 °C
• Anslutning: direkt PCB-anslutning, 6 stift
• Överensstämmelse: RoHS
• Godkännanden: UL/CUL (File E133481), TÜV (Reg. No. R50306254), CQC (File CQC09002035070)

Kompatibilitet: Från samma produktfamilj finns en känsligare version (HFD23-H) med lägre spol-effektförbrukning och högre isolationsstyrka.
