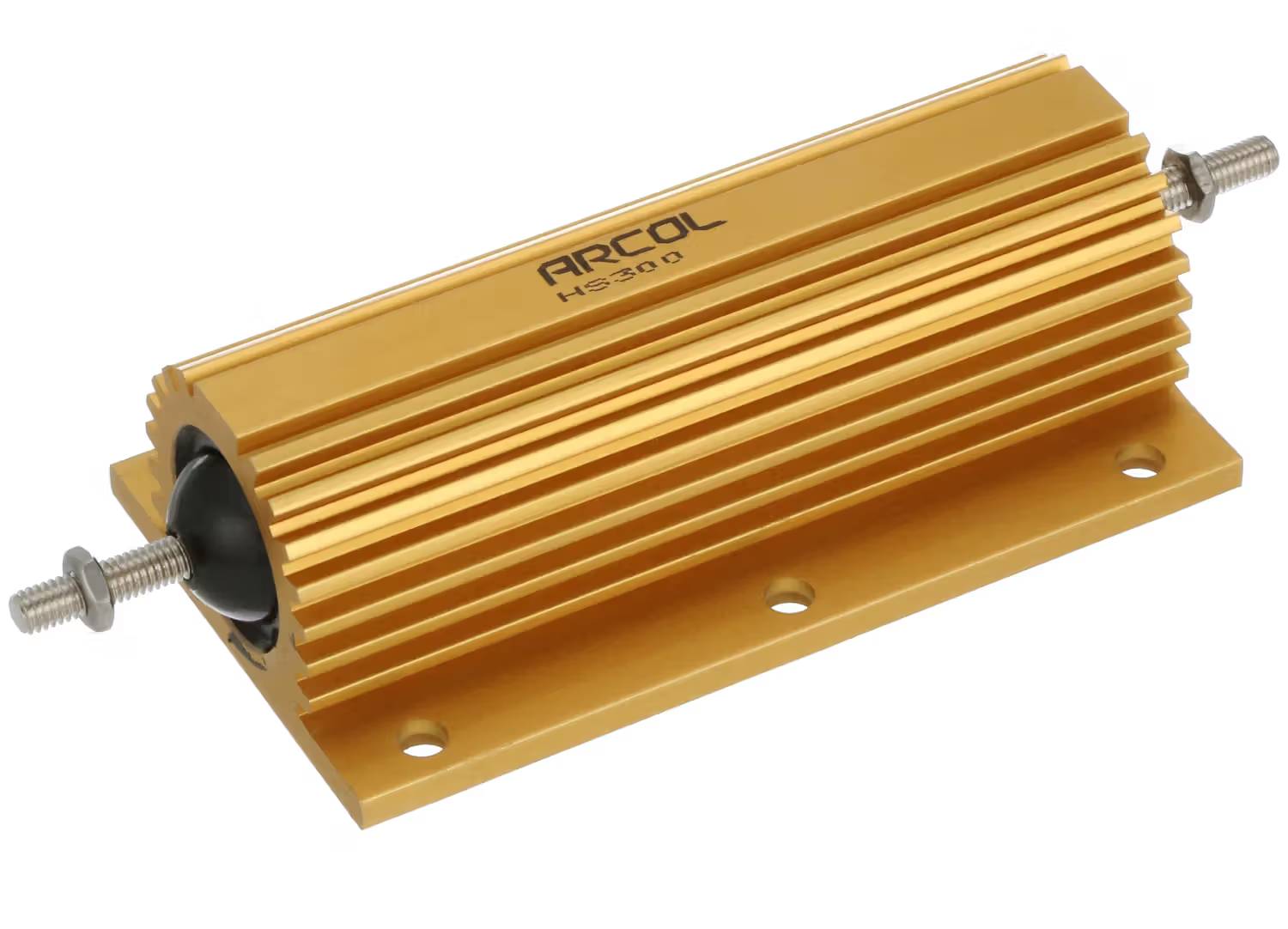

Trådmotstånd 300W (HSA300)

HS300, tillverkad av Arcol UK Ltd, är ett högeffektigt trådmotstånd med aluminiumburk som är konstruerat för att monteras på kylfläns för att uppnå maximal effektavledning. Serien är tillverkad enligt standarderna MIL 18546 och IEC 115.

Konstruktion och material: Motståndstråden är lindad runt en keramisk kärna med hög värmeledningsförmåga, som är slipad till nära tolerans för att säkerställa maximal värmeöverföringskontakt. Elementet är kapslat i ett aluminiumhus genom en gjutningsöverföringsprocess som garanterar bra fuktmotstånd och en beständig pressanslutning. En specialform säkerställer den resistiva elementets exakta centrering i huset, vilket ger gott elektriskt skydd.

Elektriska egenskaper och användning: Serien täcker resistansområdet 0,005 Ω – 100 kΩ beroende på effektklass, och spänningståligheten kan vara upp till 10 kV beroende på modell. Anslutningsalternativ inkluderar lödning, kabel, gänga eller snabbkontakt (fast-on). HS300-modellen är särskilt lämplig som bromsmotstånd för frekvensomriktare, för begränsning av inrusningsström, för inverter-/konverterapplikationer, snubber-kretsar och som balanseringsmotstånd.

Standarder: Produktionen är certifierad enligt ISO 9001-standarden och produkten är RoHS-kompatibel. Tillverkningsland är Storbritannien.

Tekniska data:

• SKU / beställningskod: HSA300
• Tillverkare: Arcol UK Ltd
• Tillverkningsland: Storbritannien
• Produktserie: HS-serien (Arcol HS300)
• Motståndstyp: aluminiumburet trådmotstånd (chassi-/kylflänsmontering)
• Effekt: 300 W (på kylfläns)
• Resistansområde (serie): 0,005 Ω – 100 kΩ (effektberoende)
• Anslutningsalternativ: lödning, kabel, gänga, snabbkontakt
• Standarder: MIL 18546, IEC 115, ISO 9001
• Standardmärkningar: RoHS
