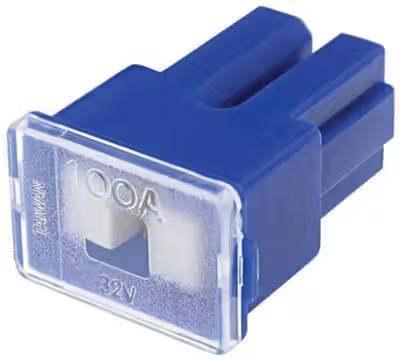

Automatsäkring JAPVAL-F, 32 VDC
Japanstiliserad kassettformad fordonsäkring (JCASE-typ) med honkontakt för 32 VDC – allmänt använd för skydd av högströmkretsar i motorutrymmet. Honkontaktkonstruktionen möjliggör lägre spänningsfall och bättre motstånd mot startströmsstötar än en vanlig platt säkring, och fungerar på ett sätt som påminner om en smältsäkringslänk (fusible link).
Konstruktion och anslutning: Säkringen är kassettformad med en honkontakt som skjuts in i en hane i säkringsboxen. Höljet är av flamsäker plast, vanligtvis standardhögt (tall) utförande, med mått cirka 14 × 12 × 27 mm.
Elektriska egenskaper: Märkspänningen är 32 VDC och brytförmågan är 1000 A. Karakteristiken är långsam (time-delay). Märkströmintervallet är typiskt 20–60 A. Driftstemperaturområdet är -40…+125 °C.
Användningsområden: Överströms- och kortslutningsskydd för högströmkretsar i fordons motorutrymme.
Tekniska data:
- Produktsortiment: JAPVAL-F (JCASE-typ), flera strömvärden (bl.a. 20, 30, 40, 50 och 60 A)
- Storleksklass: JCASE, standardhöjd (tall), honkontakt
- Märkspänning: 32 VDC
- Brytförmåga: 1000 A
- Karakteristik: långsam (time-delay)
- Märkströmintervall: 20–60 A
- Driftstemperaturområde: -40…+125 °C
- Mått: ca. 14 × 12 × 27 mm
- Höljesmaterial: flamsäker plast
Kompatibilitet: Säkringen är kompatibel med motsvarande JCASE-typ (standardhöjd) säkringsboxar och hållare. Low Profile-versionen är kortare och en variant avsedd för högre spänning (58 VDC) för nyare, mer kompakta säkringsboxmodeller.
