NTC-motstånd 0,45W (K45)

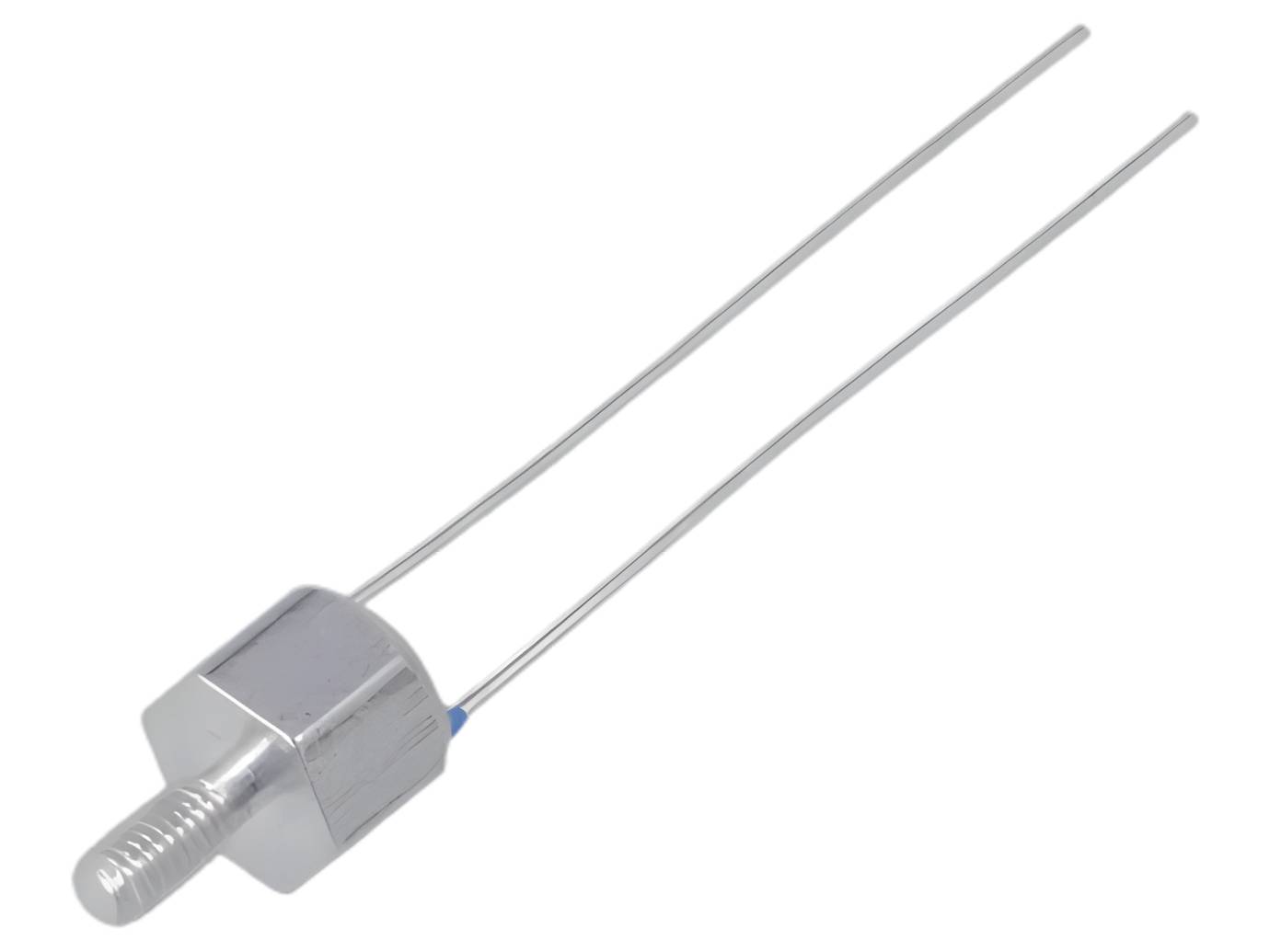

NTC-motstånd 0,45W (K45) är en EPCOS (TDK) B57045K-seriens sensoraggregat för temperaturmätning, kompensation och reglering. Sonderelementet är placerat i ett elektriskt isolerat aluminiumhölje med M3-gänga. Skruvmonteringen skapar god värmekontakt mot den mätta ytan, och sensorn lämpar sig särskilt för applikationer där den ska fästas mot chassit. Anslutningsledarna är tennpläterad koppar. Höljet väger cirka 1 g och rekommenderat monteringsmoment är cirka 0,5 Nm.

Elektriskt är serien avsedd för ett stort resistansområde. Nominell resistans vid 25 °C är 1 kΩ–150 kΩ och B25/100-värden ligger mellan 3730–4600 K. Resistanstolerans är ±10 % och B-värdets tolerans ±3 %. Max tillåten effekt vid 25 °C är 450 mW. Isolationens resistans är > 100 MΩ (100 V DC) och provspänning 2500 V AC (1 s), vilket innebär att sensorn är väl elektriskt separerad från monteringsytan. R/T-kurvan och det exakta B-värdet för varje resistansvärde finns på respektive produktsida.

Temperaturegenskaper beroende på monteringssätt. Värmeavledningskoefficienten (dissipationskoefficient) är cirka 9 mW/K i luft och cirka 20 mW/K när den är fäst mot chassit. Tidskonstanten för temperatur (kylning) är cirka 75 s i luft och cirka 15 s när den är monterad mot chassit. Chassimontering ger alltså avsevärt snabbare respons.

Sensorn tål krävande miljöer: klimatklass 55/125/56 (IEC 60068-1). I databladets tillförlitlighetstester var förändringen i resistans typiskt under 3 % vid torr värme (125 °C, 1000 h), fuktig värme (40 °C, 93 % RF, 56 dagar) och i belastningsbeständighetstestet (450 mW, 1000 h). Långtidstabiliteten är under 5 % (100 °C, 10 000 h). Vid montering bör man se till att inga vätskor eller vatten tränger in i sensorn, att ledarna inte böjs eller dras direkt från sensorns hölje och att böjning av ledaren påbörjas minst två ledardiametrar plus 4 mm från höljet.

Tekniska data

• Serie: EPCOS B57045K (K45)
• Typ: NTC-termistor, skruvmonterat sensoraggregat
• Tillverkare: EPCOS (TDK Electronics)
• Nominell resistans R25: 1 kΩ – 150 kΩ (exakta värden i underprodukterna)
• B25/100-värde: 3730 – 4600 K (exakta värden i underprodukterna)
• Resistanstolerans ΔR/R: ±10 %
• B-värdets tolerans: ±3 %
• Nominell temperatur TR: 25 °C
• Max effekt P25 (25 °C): 450 mW
• Drifttemperaturområde: −55 … +125 °C
• Klimatklass (IEC 60068-1): 55/125/56
• Dissipationskoefficient δth: ca. 9 mW/K (i luft), ca. 20 mW/K (fäst mot chassit)
• Temperaturtidskonstant τc: ca. 75 s (i luft), ca. 15 s (fäst mot chassit)
• Isolationsresistans Rins (100 V DC): > 100 MΩ
• Provspänning (1 s): 2500 V AC
• Hölje: elektriskt isolerat aluminium, M3-gänga
• Höljets diameter: 8 mm
• Ledare: tennpläterad koppar, längd 30 mm
• Åtdragningsmoment: ca. 0,5 Nm
• Vikt: ca. 1 g
• Förpackning: bulk
• Överensstämmelse: RoHS
• Tillverkningsland: Indonesia

Det finns andra NTC-motstånd i samma produktgrupp för olika mät- och kompensationsbehov. M3-skruvar passar för montering av sensorn.
