Återfjädrande tryckmekanism 22,5 mm (Baco Controls, L21A-serien)
Modulär, plan tryckmekanism för standardpanelmontering 22 mm tillverkad av Baco Controls (Schneider Electric-koncernen) – denna enhet innehåller endast själva tryckstycket (aktuatorn och ramen), till vilken separat behövligt kontaktblock ansluts för att koppla kretsen.
Konstruktion och anslutning: Tryckhuvudet är plant (flush) med en kromram (plast med krombeläggning) och är försedd med en låsring. Montering sker i ett standard 22,5 mm panelhål tillsammans med en klämma (clip). Konstruktionen har en integrerad, vid behov indragen rotationsspärrstift som underlättar installationen. Tryckhuvudets isolermaterial säkerställer elsäkerheten.
Funktionsegenskap: Mekanismen är återfjädrande (spring return / momentary): knappen återgår automatiskt till ursprungsläget när den släpps.
Miljöbeständighet: Skyddsklassen är IP66 (alla aktuatorer uppfyller som standard minst IP65).
Godkännanden: Serien uppfyller UL/UR-, UL 508-, NEMA ICS-5-, IEC 60947-1-, EN 60947-5-5-, EN 60947-5-4-, EN 60947-5-1-, EN 60947-1- och EN 418-standarderna samt CSA-, CE- och CCC-godkännanden.
Användningsområden: Industriella styrpaneler och kapslingar som använder det modulära Baco 22 mm tryckknappssystemet och där man vill välja separat kontaktblock, LED-enhet eller transformator.
Tekniska data:
- Serietyp: L21A (Baco Controls / Schneider Electric-koncernen), närmare modellfamilj L21AA
- Tillverkare: Baco Controls
- Monteringsmått: 22,5 mm (IEC 60947-5-1-kompatibel)
- Knappmodell: plan (flush), kromram
- Funktionssätt: återfjädrande (spring return / momentary)
- Skyddsklass: IP66
- Deltyp: endast aktuatormekanism (inkluderar inte kontaktblock)
- Godkännanden: UL/UR, UL 508, NEMA ICS-5, IEC 60947-1, EN 60947-5-1/-4/-5, EN 418, CSA, CE, CCC

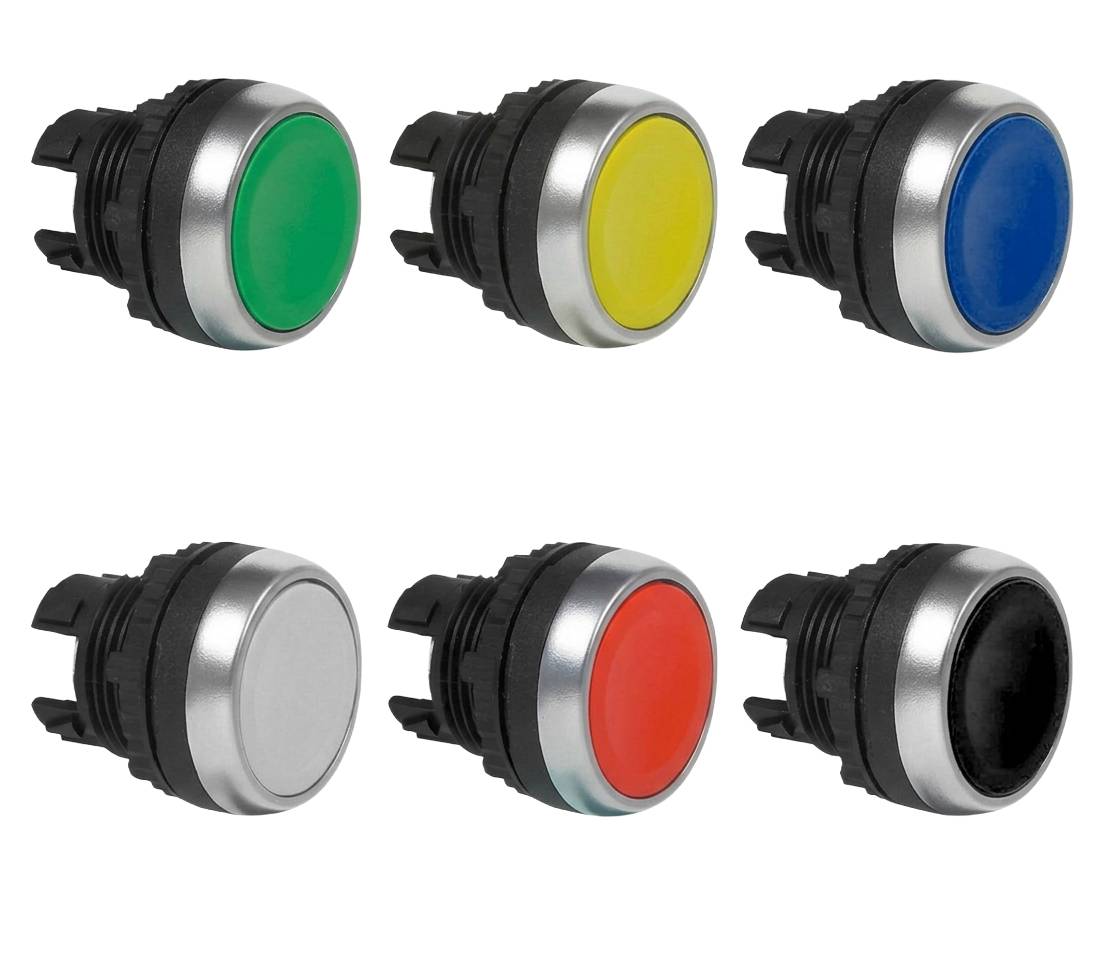

Kompatibilitet: Mekanismen är kompatibel med Baco 22 mm modulära tryckknappssystems kontaktblock, LED-enheter och transformatorer. Motsvarande versioner finns även med svart ram, i svampform (L21AL) samt i projicerad (utstickande) version (L21AK), i olika färger (blå, grön, röd, vit, gul).
