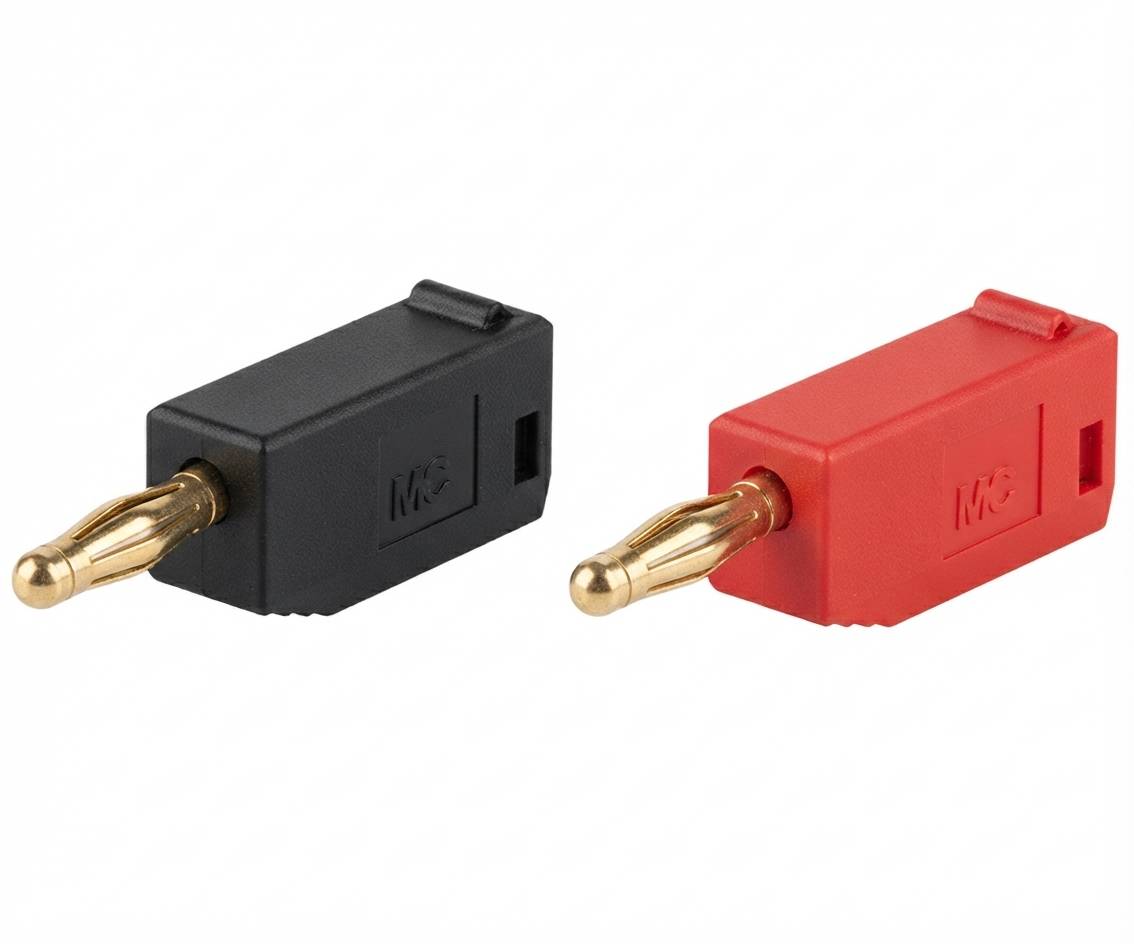

Banankontakt 2 mm 10 A 30/60 VDC (Stäubli/Multi-Contact SLS205-L)
SLS205-L-seriens 2 mm-banankontakt tillverkad av Stäubli (Multi-Contact) – en kontakt avsedd för tillverkning av egenbyggda mätkablar, lämplig för ledningsanslutningar i mätinstrument, nätaggregat och testutrustning med en mindre kontaktdimension än standardens 4 mm-banankontakt.
Konstruktion och anslutning: Kontakten använder Multi-Contacts fjäderbelastade MULTILAM-kontaktteknik och kontakten är guldbelagd. Anslutning till kabel sker genom lödning i en lödkopp (solder bucket), varefter ett pressat (press-fit) styvt isolerskikt monteras över kabeln och i kontaktens kropp. Konstruktionen accepterar ledare med en maximal diameter på 2,1 mm (t.ex. 0,5 mm²). Total längd är 27 mm. Kontakten finns i flera färger (svart, röd, gul, vit m.fl.) för att underlätta identifiering av kretsar.
Elektriska egenskaper: Märkström är 10 A och spänningsområde 30 VAC / 60 VDC.
Användningsområden: Egenbyggda mätkablar för laboratorie- och testbruk, kompatibel bl.a. med panelmonterade 2 mm-uttag i LB-I2R-serien.
Tekniska data:
- Serie: SLS205-L (Stäubli / Multi-Contact), flera färgalternativ
- Tillverkare: Multi-Contact (Stäubli) AG
- Tillverkningsland: Schweiz (CH)
- Anslutningsdiameter: 2 mm
- Kontaktteknik: MULTILAM (fjäderbelastad)
- Kontaktbeläggning: guld
- Anslutningsmetod till kabel: lödbar (solder bucket)
- Maximal ledardiameter: 2,1 mm
- Längd: 27 mm
- Märkström: 10 A
- Spänningsområde: 30 VAC / 60 VDC
Kompatibilitet: SLS205-L-kontakten är kompatibel bl.a. med panelmonterade 2 mm-uttag i LB-I2R-serien. Från samma produktfamilj finns även en styv version (SLS2-S) och motsvarande 4 mm-banankontaktmodell (SLS4-B).
