Printkortrelä med 1 växlande kontakt 12A (Rayex LMR1-serien)

Rayex Electronics LMR-seriens printkortrelä med enpolig växlande kontakt (1PDT / Form C) – ett mycket känsligt effektrelä som lämpar sig för anslutning av hushållsapparater, mikrovågsugnar, luftkonditioneringar, audioutrustning och temperaturregulatorer.

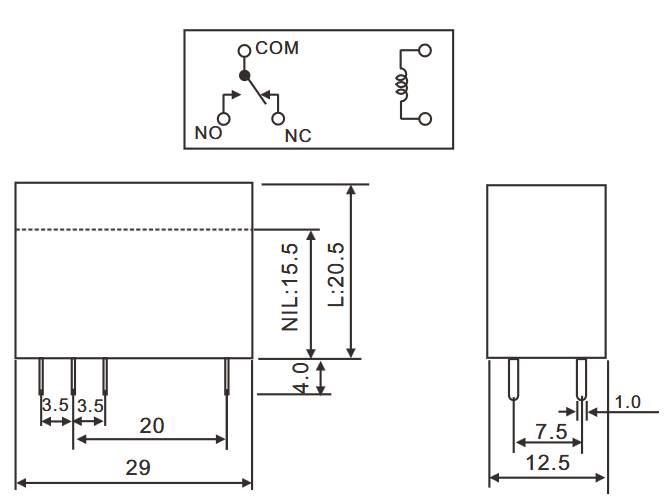

Konstruktion och anslutning: Reläet finns i två höjdalternativ (15,5 mm eller 20,5 mm) och anslutningen är en rak PCB-anslutning. Isolationsavståndet mellan komponenterna är 8 mm. Vikten är cirka 12 g.

Kontakt och brytförmåga: Växlande kontakt (1PDT) tål resistiv last (cos φ = 1) 12 A / 250 VAC eller 12 A / 30 VDC. Kontaktmaterialet är en silverlegering och kontakmotståndet högst 100 mΩ (initialt värde). Opererationstiden är högst 15 ms och återgångstiden högst 10 ms.

Isolation och miljöbeständighet: Genomslagsspänningen mellan kontakter är 1000 VAC och mellan alla element (spole och kontakter) upp till 5000 VAC, vilket gör serien särskilt lämplig för nätspänningsapplikationer. Isoleringsresistansen är minst 100 MΩ (mätt vid 500 VDC). Stötmotståndet är 10G (11 ms) som funktionsgräns och 100G (6 ms) som förstöringsgräns; vibrationsmotstånd 10–55 Hz, dubbelamplitud 1,5 mm. Mekanisk livslängd är minst 10 000 000 brytcykler och elektrisk livslängd minst 100 000 brytcykler vid märkbelastning (brytningstakt 30/min). Driftstemperaturområde är -40…+85 °C.

Godkännanden: TÜV-fil R50054883.

Tekniska data:

• Modellserie: LMR1 (Rayex Electronics), flera spole-spänningsalternativ (bl.a. 5, 12, 24 och 48 VDC)
• Tillverkare: Rayex Electronics Co.
• Kontakttyp: 1PDT (växlande kontakt, Form C)
• Konstruktion: två höjdalternativ (15,5 mm / 20,5 mm)
• Vikt: ca. 12 g
• Rated Load: 12 A / 250 VAC, 12 A / 30 VDC (resistiv, cos φ = 1)
• Kontaktmaterial: silverlegering (Ag Alloy)
• Kontakmotstånd: ≤100 mΩ (initialt värde)
• Operationstid: ≤15 ms
• Återgångstid: ≤10 ms
• Isoleringsresistans: ≥100 MΩ (500 VDC)
• Genomslagsspänning (kontakter): 1000 VAC
• Genomslagsspänning (alla element): 5000 VAC
• Isoleringsavstånd: 8 mm
• Stötmotstånd: 10G/11ms (funktionsfel), 100G/6ms (förstöring)
• Vibrationsmotstånd: 10–55 Hz, dubbelamplitud 1,5 mm
• Mekanisk livslängd: ≥10 000 000 brytcykler
• Elektrisk livslängd: ≥100 000 brytcykler vid märkbelastning
• Driftstemperaturområde: -40…+85 °C
• Anslutning: rak PCB-anslutning
• Godkännanden: TÜV (File No. R50054883)

Kompatibilitet: LMR-serien finns även i en 2-polig version (LMR2, 2PDT, 8 A) samt en 1-polig modell med högre strömkapacitet med två ben (LMR1H, 1PDT, 16 A). Kontaktformen finns även i Form A- och Form B-varianter.
