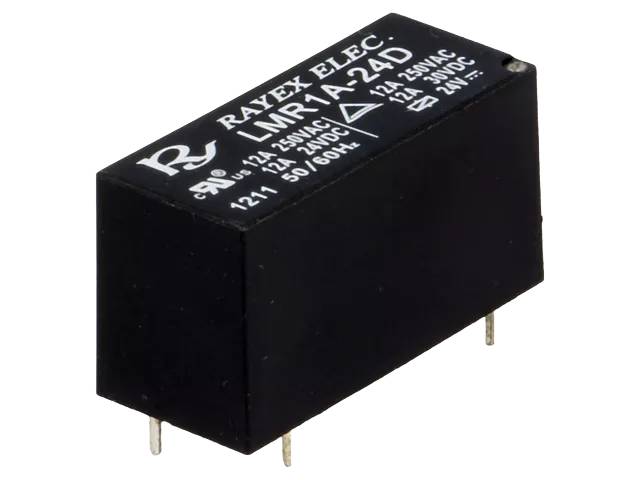

Kortrelä med 1 slutande kontakt 12A (Rayex LMR1A-serien)

LMR-seriens kretskortrelä från Rayex Electronics med SPST-NO-kontakttyp (1 slutande kontakt, Form A) – mycket känsligt effektrelä som lämpar sig för styrning av vitvaror, mikrovågsugnar, luftkonditionering, ljudutrustning och temperaturregulatorer.

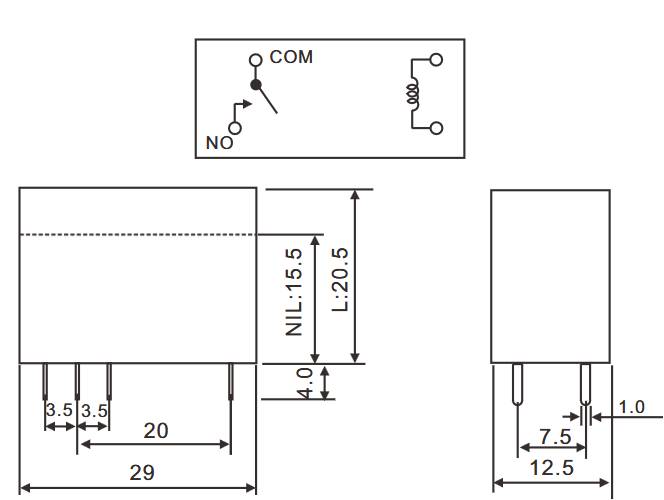

Byggform och anslutning: Reläet finns i två höjdutföranden (15,5 mm eller 20,5 mm) och anslutningen är en rak PCB-anslutning. Isolationsavståndet mellan elementen är 8 mm. Vikten är cirka 12 g.

Kontakt och växlingsegenskaper: SPST-NO-kontakten tål med resistiv last (cos φ = 1) 12 A / 250 VAC eller 12 A / 30 VDC. Kontaktmaterialet är silverlegering och kontaktsresistansen är högst 100 mΩ (nyvärde). Opererationstiden är högst 15 ms och återgångstiden högst 10 ms.

Isolering och miljöbeständighet: Störspänningen mellan kontakter är 1000 VAC och mellan alla element (spole och kontakt) hela 5000 VAC, vilket gör serien särskilt lämplig för nätspänningsapplikationer. Isolationsresistansen är minst 100 MΩ (mätt vid 500 VDC). Stötsäkerheten är 10G (11 ms) som funktionsfelgräns och 100G (6 ms) som förstöringsgräns; vibrationsbeständighet 10–55 Hz, dubbelamplitud 1,5 mm. Mekanisk livslängd är minst 10 000 000 växlingar och elektrisk livslängd minst 100 000 växlingar vid nominell last (växlingshastighet 30/min). Driftstemperaturområdet är -40…+85 °C.

Godkännanden: TÜV-fil R50054883.

Tekniska data:

• Seriemodell: LMR1A (Rayex Electronics), flera spänningsalternativ för spole (bl.a. 5, 12, 24 och 48 VDC)
• Tillverkare: Rayex Electronics Co.
• Kontakttyp: SPST-NO, 1 slutande kontakt (Form A)
• Byggform: två höjdalternativ (15,5 mm / 20,5 mm)
• Vikt: ca. 12 g
• Rated Load: 12 A / 250 VAC, 12 A / 30 VDC (resistiv, cos φ = 1)
• Kontaktmaterial: silverlegering (Ag Alloy)
• Kontaktresistans: ≤100 mΩ (nyvärde)
• Operationstid: ≤15 ms
• Återgångstid: ≤10 ms
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Störspänning (kontakter): 1000 VAC
• Störspänning (alla element): 5000 VAC
• Isolationsavstånd: 8 mm
• Stötsäkerhet: 10G/11ms (funktionsfel), 100G/6ms (förstöring)
• Vibrationsbeständighet: 10–55 Hz, dubbelamplitud 1,5 mm
• Mekanisk livslängd: ≥10 000 000 växlingar
• Elektrisk livslängd: ≥100 000 växlingar vid nominell last
• Driftstemperaturområde: -40…+85 °C
• Anslutning: rak PCB-anslutning
• Godkännanden: TÜV (File No. R50054883)

Kompatibilitet: I LMR-serien finns även växlande kontaktversion (LMR1, 1PDT, Form C), 2-polig version (LMR2, 2PDT, 8 A) samt en 1-polig modell med högre strömkapacitet med två ben (LMR1H, 1PDT, 16 A).
