Kretskortrelä 1 växlande kontakt 16A (Rayex LMR1H-serien)

Rayex Electronics LMR-seriens kretskortrelä med enpolig växlande kontakt (1PDT / Form C), tvåbent anslutning och förstärkt konstruktion för högre strömstyrka – ett mycket känsligt effektrelä som lämpar sig för styrning av vitvaror, mikrovågsugnar, luftkonditionering, audioenheter och temperaturregulatorer vid större laster.

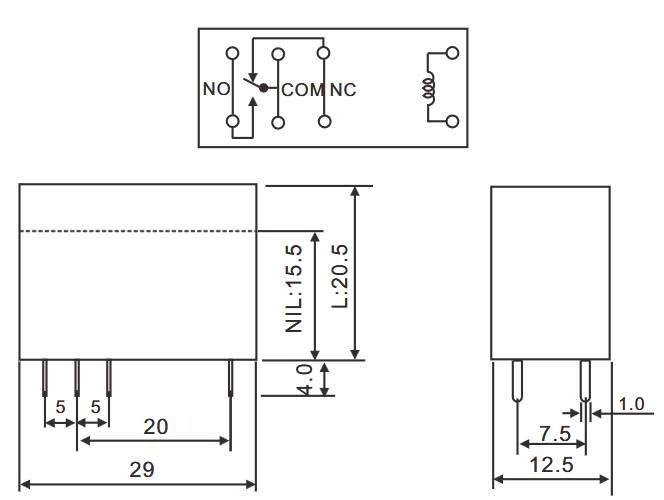

Konstruktion och anslutning: Reläet är den kraftfullaste enpoliga modellen i LMR-serien, där kontaktanslutningen är utförd med två ben (2 Feet) för att möjliggöra högre strömkapacitet på 16 A. Anslutningen är direkt PCB-anslutning. Isolationsavståndet mellan komponenterna är 8 mm. Vikten är cirka 12 g.

Kontakt och växlingsegenskaper: Växlande kontakt (1PDT) tål resistiv last (cos φ = 1) 16 A / 250 VAC eller 16 A / 30 VDC. Kontaktmaterialet är silverlegering och kontaktsresistansen är högst 100 mΩ (nyvärde). Verkanstid är högst 15 ms och återgångstid högst 10 ms.

Isolering och miljöegenskaper: Genomslagsstyrka mellan kontakter är 1000 VAC och mellan alla element (spole och kontakt) ända upp till 5000 VAC, vilket gör serien särskilt lämplig för nätspänningsapplikationer. Isoleringsresistansen är minst 100 MΩ (mätt vid 500 VDC). Stötdämpning är 10G (11 ms) som funktionsgräns och 100G (6 ms) som förstöringsgräns; vibreringsbeständighet 10–55 Hz, dubbelamplitud 1,5 mm. Mekanisk livslängd är minst 10 000 000 omslagningar och elektrisk livslängd minst 100 000 omslagningar vid märkbelastning (omkopplingshastighet 30/min). Driftstemperaturområde är -40…+85 °C.

Godkännanden: TÜV-fil R50054883.

Tekniska data:

• Serietyp: LMR1H (Rayex Electronics), flera spänningsalternativ för spole (bl.a. 5, 12, 24 och 48 VDC)
• Tillverkare: Rayex Electronics Co.
• Kontakttyp: 1PDT (växlande kontakt, Form C), tvåbent anslutning
• Vikt: ca. 12 g
• Rated Load: 16 A / 250 VAC, 16 A / 30 VDC (resistiv, cos φ = 1)
• Kontaktmaterial: silverlegering (Ag Alloy)
• Kontaktsresistans: ≤100 mΩ (nyvärde)
• Verkanstid: ≤15 ms
• Återgångstid: ≤10 ms
• Isoleringsresistans: ≥100 MΩ (500 VDC)
• Genomslagsstyrka (kontakter): 1000 VAC
• Genomslagsstyrka (alla element): 5000 VAC
• Isolationsavstånd: 8 mm
• Stötdämpning: 10G/11ms (funktionsfel), 100G/6ms (förstöring)
• Vibreringsbeständighet: 10–55 Hz, dubbelamplitud 1,5 mm
• Mekanisk livslängd: ≥10 000 000 omslagningar
• Elektrisk livslängd: ≥100 000 omslagningar vid märkbelastning
• Driftstemperaturområde: -40…+85 °C
• Anslutning: direkt PCB-anslutning
• Godkännanden: TÜV (File No. R50054883)

Kompatibilitet: I LMR-serien finns även en grundversion med 1PDT-växlande kontakt och 12 A strömkapacitet (LMR1), en version med slutande kontakt (LMR1A) samt en tvåpolig version (LMR2, 2PDT, 8 A).
