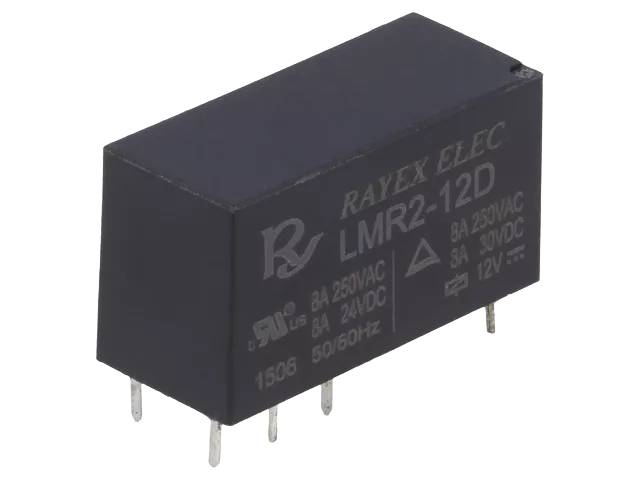

Printrelä med 2 växlande kontakter 8A (Rayex LMR2-serien)

LMR-seriens printrelä från Rayex Electronics med 2-polig växlande kontakt (2PDT / Form C) – mycket känsligt kraftrelä som lämpar sig för styrning i hushållsapparater, mikrovågsugnar, luftkonditioneringsenheter, ljudutrustning och temperaturregulatorer när två oberoende växlande kontaktkretsar behövs från samma reläkula.

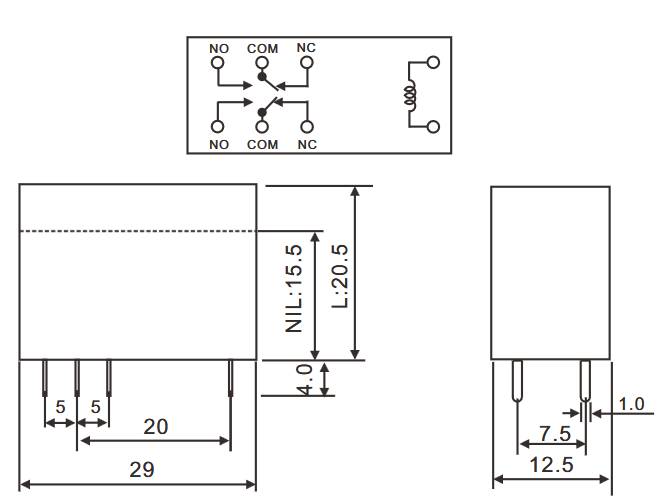

Konstruktion och anslutning: Reläet finns i två höjdvarianter (15,5 mm eller 20,5 mm) och har direkt PCB-anslutning. Isolationsavståndet mellan elementen är 8 mm. Vikten är cirka 12 g.

Kontakt och växlingsegenskaper: Två växlande kontakter (2PDT) tål resistiv last (cos φ = 1) 8 A / 250 VAC eller 8 A / 30 VDC. Kontaktmaterialet är silverlegering och kontaktresistansen högst 100 mΩ (initialt). Opererationstiden är högst 15 ms och återgångstiden högst 10 ms.

Isolering och miljötålighet: Spänningshållfasthet mellan kontakter är 1000 VAC och mellan alla element (spole och kontakter) så mycket som 5000 VAC, vilket gör serien särskilt lämplig för nätspänningsapplikationer. Isolationsresistansen är minst 100 MΩ (mätt vid 500 VDC). Stötbeständighet är 10G (11 ms) som funktionsgräns och 100G (6 ms) som förstöringsgräns; vibrationsbeständighet 10–55 Hz, dubbelamplitud 1,5 mm. Mekanisk livslängd är minst 10 000 000 växlingar och elektrisk livslängd minst 100 000 växlingar vid märkbelastning (växlingstakt 30/min). Driftstemperaturområde är -40…+85 °C.

Godkännanden: TÜV-fil R50054883.

Tekniska data:

• Serietyp: LMR2 (Rayex Electronics), flera spänningsalternativ för spole (bl.a. 5, 12, 24 och 48 VDC)
• Tillverkare: Rayex Electronics Co.
• Kontakttyp: 2PDT, 2 växlande kontakter (Form C)
• Konstruktion: två höjdvarianter (15,5 mm / 20,5 mm)
• Vikt: ca. 12 g
• Rated Load: 8 A / 250 VAC, 8 A / 30 VDC (resistiv, cos φ = 1)
• Kontaktmaterial: silverlegering (Ag Alloy)
• Kontaktresistans: ≤100 mΩ (initialt)
• Operationstid: ≤15 ms
• Återgångstid: ≤10 ms
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Spänningshållfasthet (kontakter): 1000 VAC
• Spänningshållfasthet (alla element): 5000 VAC
• Isoleringsavstånd: 8 mm
• Stötbeständighet: 10G/11ms (funktionsfel), 100G/6ms (förstöring)
• Vibrationsbeständighet: 10–55 Hz, dubbelamplitud 1,5 mm
• Mekanisk livslängd: ≥10 000 000 växlingar
• Elektrisk livslängd: ≥100 000 växlingar vid märkbelastning
• Driftstemperaturområde: -40…+85 °C
• Anslutning: direkt PCB-anslutning
• Godkännanden: TÜV (File No. R50054883)

Kompatibilitet: I LMR-serien finns även 1-poliga versioner med växlande kontakt (LMR1, 12 A) och med sluten kontakt (LMR1A, 12 A) samt en kraftigare 1-polig modell med två ben (LMR1H, 16 A).
