Hakkuriohjain AC/DC LinkSwitch-XT SMD (LNK364GN-TL)

Erittäin energiatehokas, integroitu ja luotettava AC/DC-hakkuriteholähdepiiri kompakteihin ja vähävirtaisiin SMD-teholähdesovelluksiin.

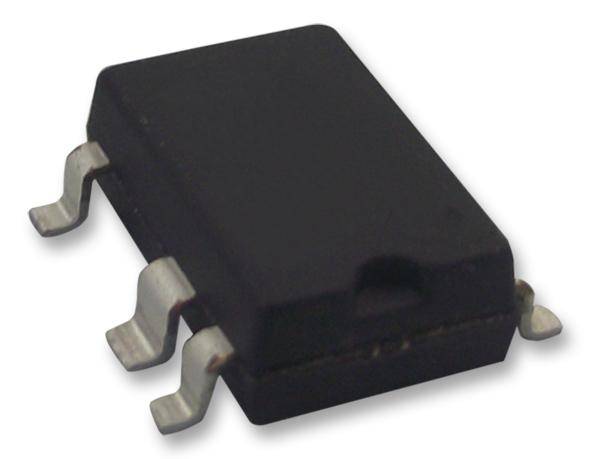

LNK364GN-TL on Power Integrationsin valmistama edistyksellinen LinkSwitch-XT-sarjan monoliittinen AC/DC-hakkuriohjainpiiri (Off-Line Switcher IC). Piiri yhdistää samalle sirulle korkeajännitteisen 700 voltin teho-MOSFET-transistorin, hakkuriohjaimen, tarkan sisäisen oskillaattorin, suuren jännitteen kytketyn virranlähteen (omaa apujännitettä ei välttämättä tarvita), taajuuden huojunnan (Jittering) sähkömagnettisten häiriöiden (EMI) minimoimiseksi, sekä kattavat suojapiirit.

Tämä piiri on suunniteltu korvaamaan perinteiset, hyötysuhteeltaan heikot lineaariset muuntajat ja erilliskomponenteista rakennetut hakkurit pienitehoisissa (alle 9 W) teholähderatkaisuissa. LNK364GN-TL tarjoaa erinomaisen energiatehokkuuden myös tyhjäkäynnillä (EcoSmart-teknologia), mikä auttaa täyttämään tiukat kansainväliset energiansäästöstandardit. Komponentti toimitetaan 8-nastaisessa SMD-kotelossa (SMD-8C), ja TL-pääte ilmaisee sen toimitettavan automaattiseen ladontaan soveltuvassa Tape and Reel -rullanauhapakkausmuodossa.

Tärkeimmät ominaisuudet:

• Korkea integraatioaste: Sisäänrakennettu 700 V MOSFET ja ohjauslogiikka vähentävät merkittävästi ulkoisten komponenttien määrää, mikä säästää tilaa piirilevyllä ja parantaa järjestelmän luotettavuutta.

• EcoSmart-energiansäästö: Erittäin pieni tehonkulutus tyhjäkäynnillä ja valmiustilassa (Standby), mikä tekee siitä ihanteellisen jatkuvasti verkkovirrassa oleville laitteille.

• Taajuushuojunta (Frequency Jittering): Vähentää merkittävästi sähkömagneettisia häiriöitä (EMI), jolloin tarvittavien suodatuskomponenttien (suodatinkuristimet ja -kondensaattorit) koko ja kustannukset pienenevät.

• Kattavat integroidut suojaukset: Sisältää automaattisesti palautuvan oikosulku- ja ylikuormitussuojauksen (Auto-Restart) sekä tarkan termisen sammutussuojauksen (Thermal Shutdown).

• Kompakti SMD-8C-kotelo: Optimoitu nykyaikaiseen pinta-asennukseen ja automatisoituun piirilevyvalmistukseen.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: LNK364GN-TL

• Kotelotyyppi: SMD-8C (Gull wing, 7 nastaa kalustettu)

• Topologia: Flyback (Erotettu tai ei-erotettu hakkurivirtalähde)

• Lähtöteho (Open Frame): Jopa 9 W (tulojännitteellä 85-265 V AC, laitteen jäähdytyksestä riippuen)

• Teho-MOSFET-jännitteenkesto: 700 V

• Kytkentätaajuus: Tyypillisesti 132 kHz

• Käyttölämpötila-alue: -40 °C ... +150 °C (liitoslämpötila Tj)

• Pakkaustyyppi: Tape & Reel (TL) rullanauha

• Valmistaja: Power Integrations

Tyypilliset käyttökohteet:

• Matkapuhelinten, kodinkoneiden ja pienten sähkölaitteiden laturit ja AC/DC-adapterit

• Kodinkoneiden (kuten pesukoneet, jääkaapit ja mikroaaltouunit) sisäiset ohjauskorttien teholähteet

• Teollisuusautomaation, älykkäiden sähkömittarien (Smart Metering) ja IoT-laitteiden apuvirtalähteet

• LED-valaistuksen ohjauspiirit ja jatkuvasti päällä olevat valmiustilan (Standby) virtalähteet

• Pienikokoiset SMD-teholähdeprototyypit ja tuotekehitysprojektit

Vinkki piirilevysuunnitteluun: Optimaalisen lämmönhallinnan ja Auto-Restart-toiminnon vakauden takaamiseksi piirin Source-nastat (nastat 1, 2, 7 ja 8) tulisi juottaa laajalle kuparialueelle piirilevyllä. Tämä kuparialue toimii tehokkaana passiivisena jäähdytyslevynä piisirulle.
