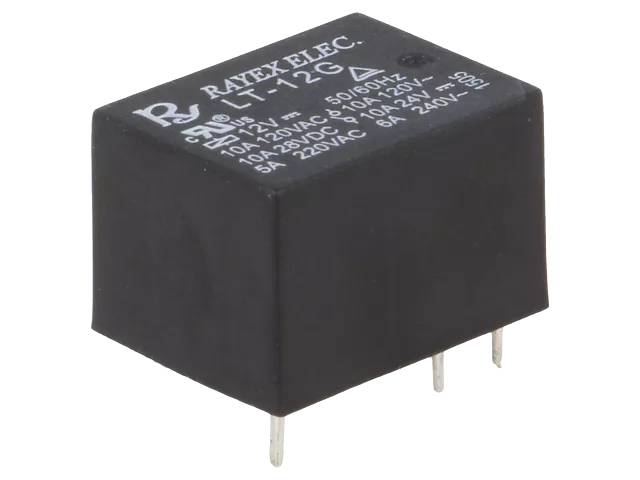

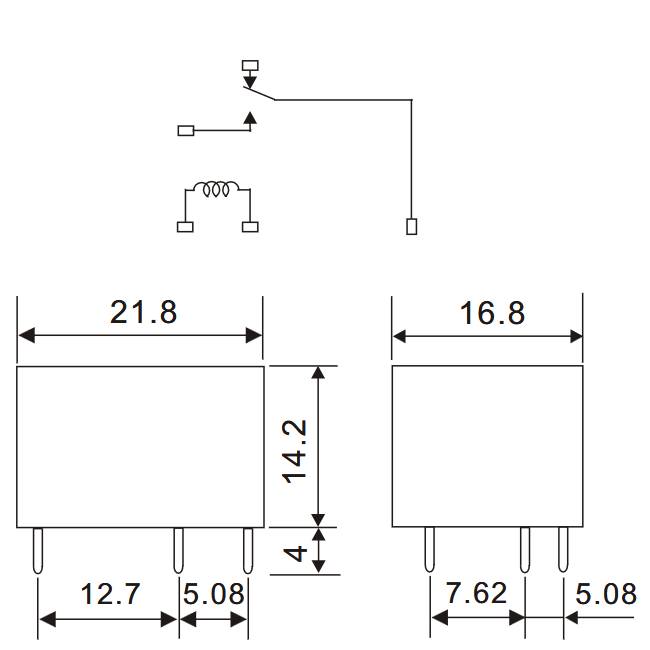

Printkortrelä 1 växlande kontakt 10A (Rayex LT-serien)

LT-seriens printkortrelä från Rayex Electronics med växlande kontakt (1 Form C) – tillverkat av plastmaterial som tål höga temperaturer och kemikalieexponering, lämpligt för inkoppling i kokapparater, klimatanläggningar, ljudutrustning, hushållsapparater och fordonets styrenheter.

Konstruktion och anslutning: Reläet är särskilt tillverkat av plastdelar som tål höga temperaturer och olika kemikalielösningar. Anslutningen är direkt PCB-montering. Vikten är cirka 10 g.

Kontakt och växlingsegenskaper: Växlande kontakt klarar resistiv last (cos θ = 1) 10 A / 120 VAC eller 24 VDC, och 6 A / 240 VAC. Vid induktiv last (cos θ = 0,4) är kapaciteten 6 A / 120 VAC eller 24 VDC, och 3 A / 240 VAC. Kontaktens standardmaterial är silver-kadmiumoxid (AgCdO), och kontaktresistansen är högst 100 mΩ (initialt värde). Opererationstid är högst 10 ms och återställningstid högst 10 ms.

Isolation och miljöbeständighet: Genomslagsstyrka mellan kontakter är 750 VAC och mellan alla element (spole och kontakt) 1500 VAC. Isolationsresistans är minst 100 MΩ (mätt vid 500 VDC). Stötdämpningsmotstånd är 10G (11 ms) som funktionsgräns och 100G (6 ms) som förstöringsgräns; vibrationsbeständighet 10–55 Hz, dubbel amplitude 1,5 mm. Mekanisk livslängd är minst 10 000 000 växlingar och elektrisk livslängd minst 100 000 växlingar under märkbelastning (växlingsfrekvens 30/min). Driftstemperaturområde är -25…+60 °C.

Godkännanden: UL-godkänt (File No. E126167), CUL-godkänt (File No. E126167) samt TÜV-certifierat (File No. R9452432).

Tekniska data:

• Serier: LT (Rayex Electronics), flera spänningsalternativ för spole (bl.a. 5, 12 och 24 VDC)
• Tillverkare: Rayex Electronics Co.
• Kontakttyp: 1 växlande kontakt (Form C)
• Spolekänslighet: standard (0,45 W) eller hög känslighet (0,33 W)
• Vikt: ca 10 g
• Rated Load (resistiv): 10 A / 120 VAC, 10 A / 24 VDC, 6 A / 240 VAC
• Rated Load (induktiv, cos θ = 0,4): 6 A / 120 VAC, 6 A / 24 VDC, 3 A / 240 VAC
• Kontaktmaterial: silver-kadmiumoxid (AgCdO)
• Kontaktresistans: ≤100 mΩ (initialt värde)
• Opererationstid: ≤10 ms
• Återställningstid: ≤10 ms
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Genomslagsstyrka (kontakter): 750 VAC
• Genomslagsstyrka (alla element): 1500 VAC
• Stötdämpningsmotstånd: 10G/11ms (funktionsfel), 100G/6ms (förstöring)
• Vibrationsbeständighet: 10–55 Hz, dubbel amplitude 1,5 mm
• Mekanisk livslängd: ≥10 000 000 växlingar
• Elektrisk livslängd: ≥100 000 växlingar under märkbelastning
• Driftstemperaturområde: -25…+60 °C
• Anslutning: direkt PCB-anslutning
• Godkännanden: UL (File E126167), CUL (File E126167), TÜV (File R9452432)

Kompatibilitet: Samma LT-serie finns tillgänglig både i standard- (0,45 W) och högkänslig (0,33 W) spoleutförande, vilket möjliggör övergång till lägre styrkraft i krävande applikationer med samma kontaktklassning.
