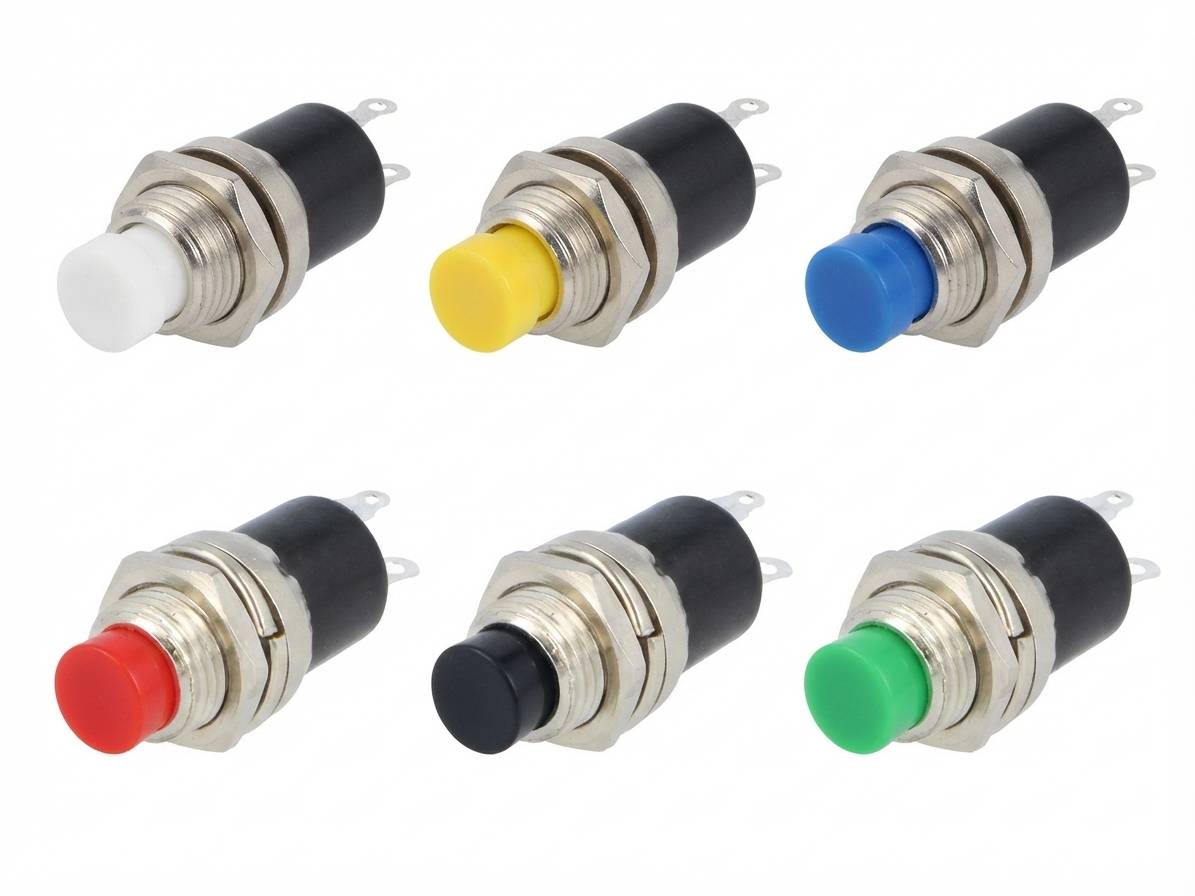

Tryckknapp slutande 1×OFF-(ON) 1A 125V (M312)

Minitryckknapp med slutande kontakt (normally open) av typen 1×OFF-(ON) – återfjädrande kontakt som sluter kretsen endast medan knappen trycks ned och återgår automatiskt till öppet läge vid frigörelse. Lämplig som start-, reset- och kontrollknapp för frontpaneler, elektroniska enheter och små styrkretsar.

Byggnad och anslutning: Kontakten är enkelpolig (SPST) med en typisk snäppmekanism (snap-action) som ger tydlig taktil återkoppling vid tryck. Ansluts vanligtvis med lödanslutningar eller för montage på kretskort.

Elektriska egenskaper: Kontaktens nominella ström är 1 A / 125 VAC. Funktionssättet OFF-(ON) innebär att brytaren normalt är i öppet läge (OFF) och endast sluts under tryck.

Användningsområden: Start-, stopp-, reset- och kontrollknappar för frontpaneler i konsumentelektronik och industriutrustning.

Tekniska data:

• Serienamn: M312
• Funktionssätt: slutande, återfjädrande (OFF-(ON), momentary)
• Kontaktkonfiguration: SPST (enkelpolig)
• Nominell ström: 1 A
• Nominell spänning: 125 VAC

Kompatibilitet: Motsvarande miniatytryckknappsserier finns ofta även i öppnande (NC) utförande samt med växlande kontakt (SPDT).
