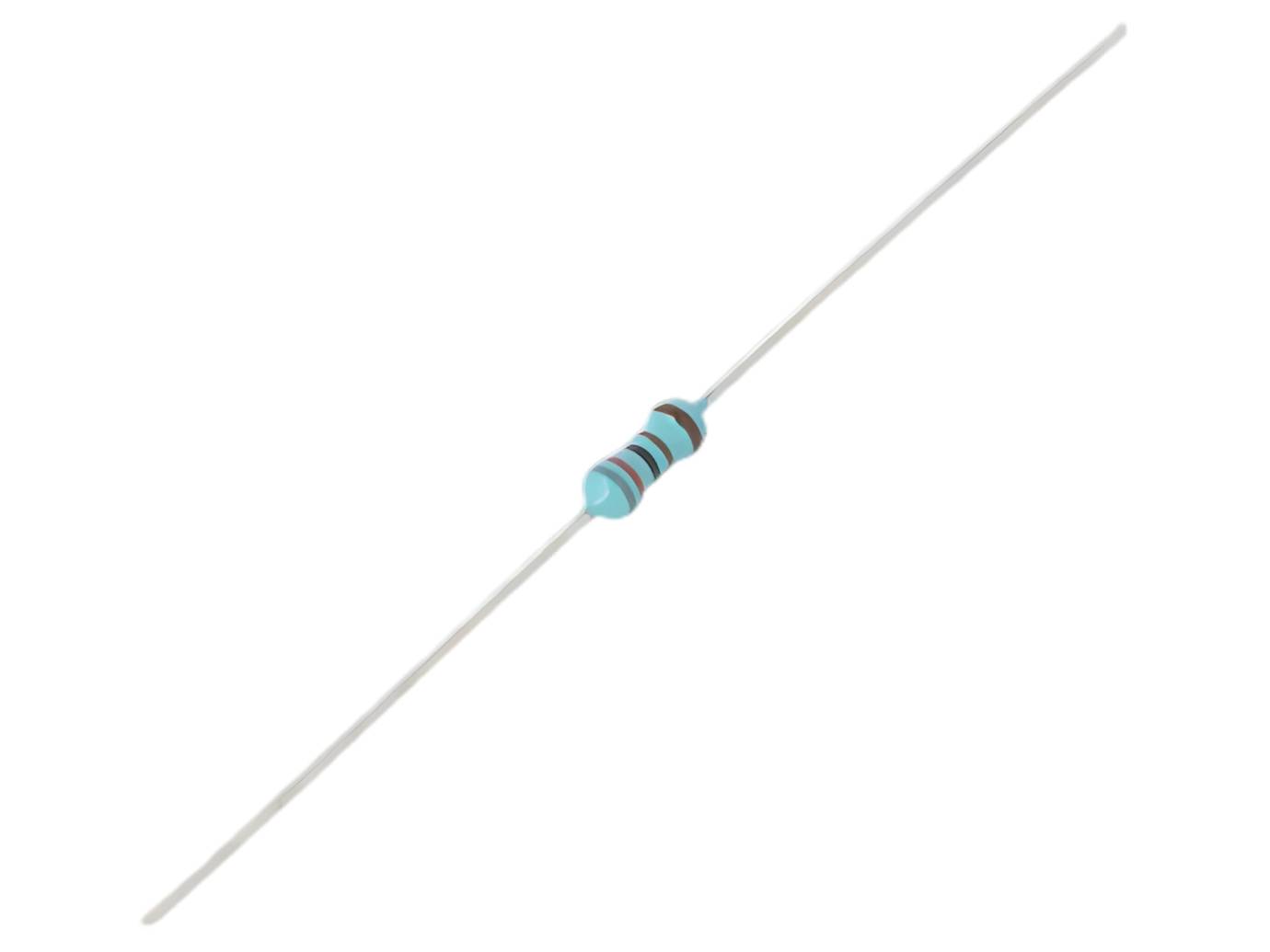

Metallfilmmotstånd 600mW 1% (CRB-2K74)
Konstruktion och material
Metallfilmmotståndet är tillverkat av ett på vakuumbelagda keramikhöljen uppbyggt metallfilmsskikt som täcks av flera skyddande epoxiskikt. Filmskikten ger låg brusnivå och låg temperaturkoefficient, och beläggningen skyddar komponenten mot fukt. Den axiella kapseln är endast Ø 2,5 × 6,8 mm, vilket gör att motståndet tar lite plats på tätbyggda kretskort. Ledarna på Ø 0,6 mm är avsedda för genomgående montering.
Elektriska egenskaper
Motståndet är 2,74 kΩ med tolerans ±1 %, vilket gör det lämpligt för kretsar som kräver noggrannhet. Temperaturkoefficienten är ±50 ppm/°C, så resistansen förblir stabil vid temperaturvariationer. Märkströmmen är 0,6 W vid en omgivningstemperatur på 70 °C, och vid högre temperaturer måste belastningen minskas enligt tillverkarens deratingkurva. Högsta driftspänning är 250 V, men spänningen begränsad av märkströmmen U = √(P × R) är för resistansen 2,74 kΩ ungefär 41 V, så i praktiken bestäms driftspänningen av detta. Överbelastningsspänningen är högst 500 V. Resistansområdet passar för spänningsdelare, återkopplings- och gaininställningsmotstånd i förstärkare, pull-up- och pull-down-användning samt filterkretsar. Filmkonstruktionen är inte signifikant induktiv som trådmotstånd, därför lämpar den sig även för switchapplikationer.
Miljöbeständighet
Drifttemperaturområdet är −55…+155 °C. Motståndet lämpar sig för allmän industrielektronik, mätinstrument och konsumentelektronik. Epoxibeläggningen skyddar mot fukt och mekanisk belastning, och motståndet är RoHS-kompatibelt.
Samma MF-serie finns tillgänglig i andra resistansvärden.
Tekniska data
- Produktkod (SKU): CRB-2K74
- Tillverkare: Royalohm
- Tillverkarens typkod: MF006FF2741A50
- Serie: MF
- Typ: Metallfilmmotstånd (metal film)
- Resistans: 2,74 kΩ
- Tolerans: ±1 %
- Märkström: 0,6 W (70 °C)
- Högsta driftspänning: 250 V
- Spänning begränsad av märkström (√(P × R)): ungefär 41 V
- Överbelastningsspänning: 500 V
- Temperaturkoefficient: ±50 ppm/°C
- Drifttemperatur: −55…+155 °C
- Kapsling / anslutning: Axiell, genomgående montering (THT)
- Kapselns mått: Ø 2,5 × 6,8 mm
- Ledare: Ø 0,6 mm, längd 28 mm
- Vikt: cirka 0,18 g
- Standarder: RoHS-kompatibel
- Tillverkningsland: Thailand
