Kolfilmsmotstånd 1W 5% 390 kohm (1W-390K)
Konstruktion och material

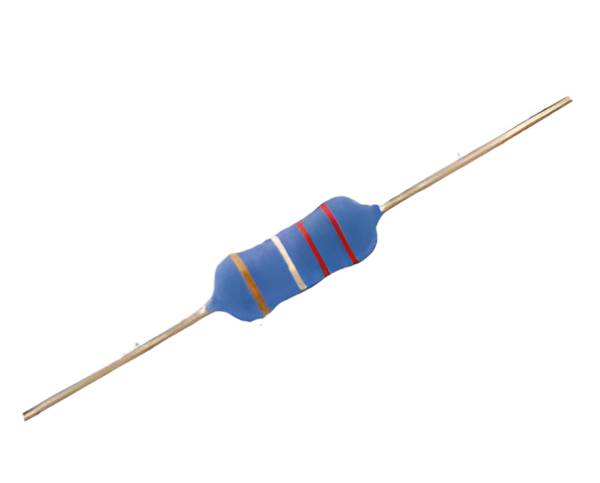

Motståndet i MOR01S-serien är tillverkat med filmteknik: en kolfilm på ytan av det keramiska huset fungerar som motståndselement. Huset är skyddat med en brandsäker beläggning och tål höga temperaturer. Husets mått är Ø3,5 × 10 mm, vilket gör motståndet platsbesparande på tätt befolkade kretskort. Axiella ledarändar (Ø0,7 × 28 mm) lämpar sig för igenomgående montering (THT), både för hand och maskinellt.
Elektriska egenskaper
Motståndets resistans är 390 kΩ med tolerans ±5 % och märk effekt 1 W. Kolfilmens temperaturkoefficient är ±350 ppm/°C, vilket håller värdet stabilt vid temperaturvariationer. Spänningsbeständigheten är 350 V AC. Tack vare konstruktionen tål motståndet pulslaster väl, och kan därför användas till exempel som urladdnings- och förmotstånd samt i högohmiga spänningsdelarkretsar.
Miljöbeständighet
Den brandsäkra beläggningen och det högtemperaturtåliga huset gör motståndet lämpligt för effekt- och matningskretsar där motståndet blir varmt i bruk. Den stabila konstruktionen behåller sina egenskaper även vid varierande miljöförhållanden. Serien uppfyller kraven i EIAJ RC-2655A-standarden.
Användningsområden
Strömförsörjningar, urladdnings- och förmotstånd, spänningsdelarkretsar, styr- och reglerelektronik samt allmänna 1 W-applikationer. Serien finns också i andra resistansvärden.
Tekniska data
- Tillverkare: Royalohm
- Tillverkarens serie: MOR01S
- Tillverkarens artikelkod: MOR01SJ0394A10
- Artikelkod (SKU): 1W-390K
- Typ: Kolfilmsmotstånd
- Resistans: 390 kΩ
- Tolerans: ±5 %
- Märk effekt: 1 W
- Spänningsbeständighet: 350 V AC
- Temperaturkoefficient: ±350 ppm/°C
- Montering: Igenomgående montage (THT), axial
- Husmått: Ø3,5 × 10 mm
- Ledarändar: Ø0,7 × 28 mm
- Standard: EIAJ RC-2655A
