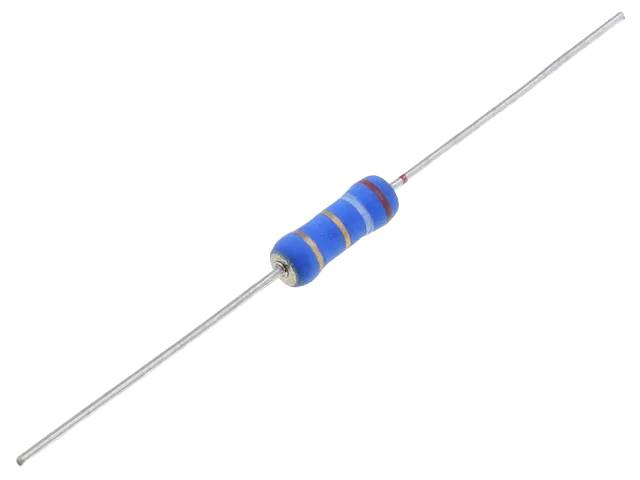

Metalloxidmotstånd 2W 5% 82 ohm (2W-82R)

Konstruktion och material
MOR02S-seriens motstånd är tillverkat med metalloxidskikts-teknik: ett lager av metalloxid har deponerats på ytan av en keramisk kropp och bildar motståndselementet. Kroppen tål höga temperaturer och har måtten Ø5 × 12 mm, vilket gör att 2 W effekt ryms i ett litet utrymme. Axiella ledarändar (Ø0,7 × 28 mm) passar för genomgående lödning (THT) både manuellt och maskinellt.

Elektriska egenskaper
Motståndets resistans är 82 Ω med tolerans ±5 % och märkeffekt 2 W. Metalloxidfilmens temperaturkoefficient är ±350 ppm/°C, vilket håller värdet stabilt vid temperatursvängningar. Driftspänningen är 350 V. Tack vare metalloxidskonstruktionen är motståndet väl lämpat för applikationer där ström måste begränsas eller kretsen skyddas, till exempel i matnings-, strömbegränsnings- och dämpningskretsar samt i förbelastning.

Miljöbeständighet
Den värmetåliga kroppen gör motståndet lämpligt för effekt- och matningskretsar där motståndet värms upp vid användning. Den stabila konstruktionen bevarar egenskaperna även vid varierande omgivningsförhållanden. För att kunna utnyttja full effekt krävs tillräcklig luftcirkulation runt motståndet.

Användningsområden
Nätdelar, strömbegränsnings- och skyddskretsar, lastmotstånd, styr- och elektronik samt allmänna 2 W-applikationer. Serien finns även i andra resistansvärden.

Tekniska data

• Tillverkare: Royalohm
• Tillverkarens serie: MOR02S
• Tillverkarens artikelkod: MOR02SJ0820A10
• Artikelkod (SKU): 2W-82R
• Typ: Metalloxidmotstånd
• Resistans: 82 Ω
• Tolerans: ±5 %
• Märkeffekt: 2 W
• Driftspänning: 350 V
• Temperaturkoefficient: ±350 ppm/°C
• Montering: Genomgående montering (THT), axiell
• Kropps mått: Ø5 × 12 mm
• Ledarändar: Ø0,7 × 28 mm
