Micro-USB hane, lödbar (USBMC)
Högkvalitativ och hållbar lödbar Micro-USB 2.0 (Type B) hane med plasthölje för kabeltillverkning och reparationsarbeten.
USBMC är en fempolig (5-pin) Micro-USB-hane avsedd för elektronikservice och hemmagjorda kablar (DIY). Denna komponent är en perfekt lösning när man vill reparera en skadad USB-kabel (t.ex. laddkabel för smartphone, surfplatta, powerbank eller mätinstrument) eller tillverka en skräddarsydd matnings- och datakabel för olika installationsändamål.

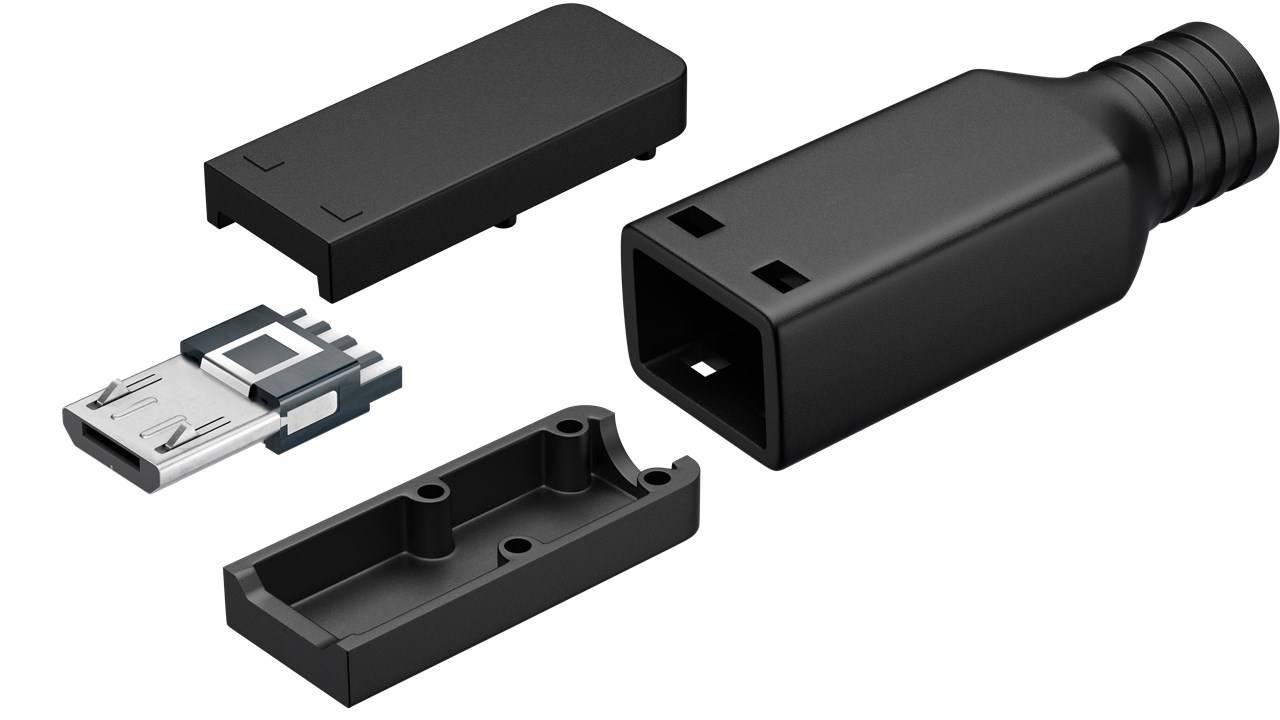

Kontakten består av en precis metallkontakt för Micro-USB med tydliga och lättlödda kontaktpunkter för kabelns ledare, samt ett tvådelat svart plastskydd. Plastskyddet har en integrerad dragavlastning som skyddar de tunna lödskarvarna från brott och dragspänningar vid användning. I enlighet med USB 2.0-specifikationen stöder kontakten både tillförlitlig 5 volt laddning och störningsfri dataöverföring upp till 480 Mbit/s.
Viktiga egenskaper:
Kostnadseffektiv reparationslösning: Sparar enheter och miljö genom att möjliggöra reparation av en högkvalitativ kabel genom en enkel kontaktbyte.
Fullständig 5-polig (5-pin) anslutning: Innehåller alla standard Micro-USB-stift (VBUS, D-, D+, ID och GND), vilket möjliggör både dataöverföring, laddning och OTG-funktioner.
Hållbart plastskal med dragavlastning: Skyddar den färdiga kontakten effektivt mot dagligt slitage, böjningar och ryck.
Kompakt och standardmått: Passar perfekt i alla enheter som använder den vanliga Micro-USB (Type B) hon-/kontakt.
Tekniska data:
Beställkod / Artikelnummer: USBMC
Kontakttyp: Micro-USB 2.0 hane (Type B, Male)
Antal stift: 5-pin (lödbara stift)
Monteringssätt: Lödbart kabelanslutning
Konstruktion: Metallkontakt + svart plastskydd (med krage)
Dataöverföringshastighet: Max. 480 Mbit/s (USB 2.0)
Typiska användningsområden:
Reparation av laddkablar till smartphones, surfplattor, Bluetooth-högtalare och andra mobila enheter
Skräddarsydda matningskablar för mikrokontroller (såsom Arduino, Raspberry Pi Pico), inbyggda system och IoT-enheter
Tillverkning av egna datakablar för olika mätinstrument, batteriladdare och industrikomponenter
Elektronikverkstäder, reparationsstationer, utbildningsinstitutioner och hobbyistiska DIY-projekt
Tips för montering och lödning: Eftersom Micro-USB-kontaktens lödstift är mycket små och sitter nära varandra, använd en tunn och spetsig lödkolv, fint lödtenn samt vid behov förstoringsglas eller mikroskop. Kom ihåg att trä plastskyddets bakre krage över kabeln INNAN ledarna löds till kontaktkroppen. Efter lödningen kan du säkerställa mekanisk hållbarhet och isolering genom att lägga en liten droppe varmlim eller epoxi över lödpunkterna innan plastskyddet stängs.
