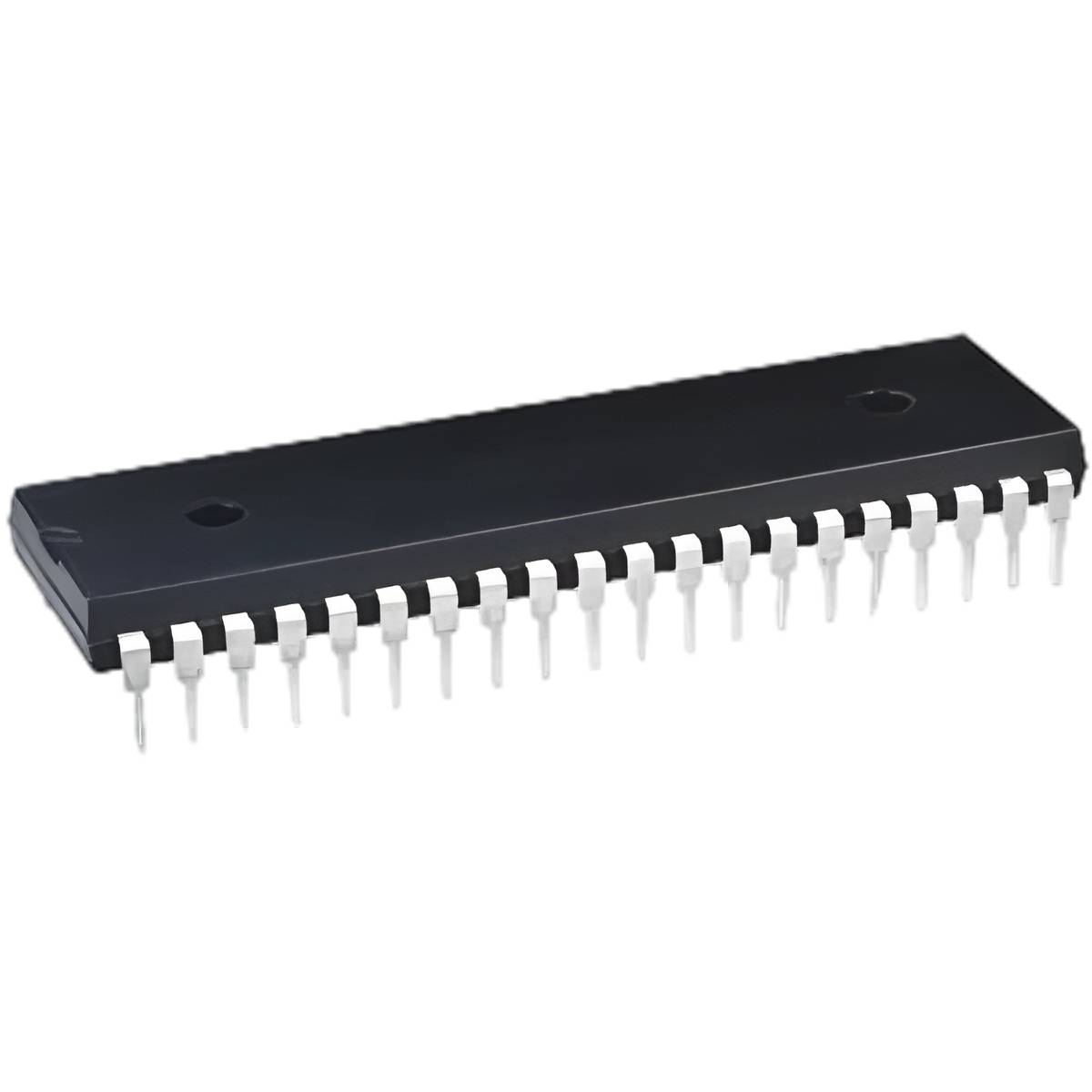

8-bitars mikrocontroller (8031) DIL-40 (8031P)
8031P är en variation av den klassiska Intel 8051-arkitekturen. Det är en 8-bitars mikrocontroller som ofta används i undervisning och inbyggda system. 8031 skiljer sig från den traditionella 8051-modellen genom att den saknar inbyggt programminne (ROM/EPROM) och kräver ett externt minneschip för att köra programkoden.
Denna krets är ett mycket populärt verktyg för att lära sig grunderna i digitalteknik och mikrokontrollerprogrammering, eftersom den visar mikrocontrollerns arkitektur (bussar, minnesadressering och periferianslutningar) på ett sätt som moderna "allt-i-ett"-mikrokontrollers inte gör.
Huvudegenskaper:
Arkitektur: 8-bitars Harvard-arkitektur.
Minne: Innehåller 128 byte (128x8-bit) internt RAM.
Inget internt ROM: Programmet måste laddas från extern EPROM/Flash-minne (kräver användning av adress- och databus).
I/O-portar: Fyra 8-bitars I/O-portar (totalt 32 I/O-stift).
Tidsräknare/Räknare: Två 16-bitars timers/räknare.
Seriell kommunikation: Full-duplex UART-serieport.
Tekniska data:
Beställningskod: 8031P
Produkttyp: 8-bitars mikrocontroller
Kapslingstyp: DIL-40 (40-pin, genomgående montering)
Användningsspänning: 5 V TTL
Klockfrekvens: Typiskt upp till 12–24 MHz (beroende på tillverkare och version)
Typiska användningsområden:
Undervisning i digitalteknik och laboratorieövningar
Prototypbyggande för inbyggda system
Äldre industriella styrapplikationer (eftermontering eller underhåll)
Utveckling av busssystem (övning i minnesadressning)
Tips för installation och design: Eftersom 8031P kräver externt programminne bör systemdesignen ta hänsyn till att lägga till en "EPROM-sockel" eller "Flash-minne" och eventuell adressavkodare (som 74LS138). Med 8031 är det också nödvändigt att använda en extern klockoscillator (typiskt 11.0592 MHz, som är populärt för seriell kommunikation) samt en RESET-stiftkrets (kräver ett litet RC-krets eller reset-kontroller). Använd alltid avkopplingskondensatorer (100 nF) nära varje matningsstift för att minimera störningar.
