Mini-spakbrytare med mutterfäste (6,5mm) (APR-5600A)
APEM:s mini-spakbrytare i 5000-serien (modell 5600, gängad bussning Ø6,35 mm) är en kompakt och robust brytare som är avsedd för ett brett utbud av elektromekaniska styrapplikationer.

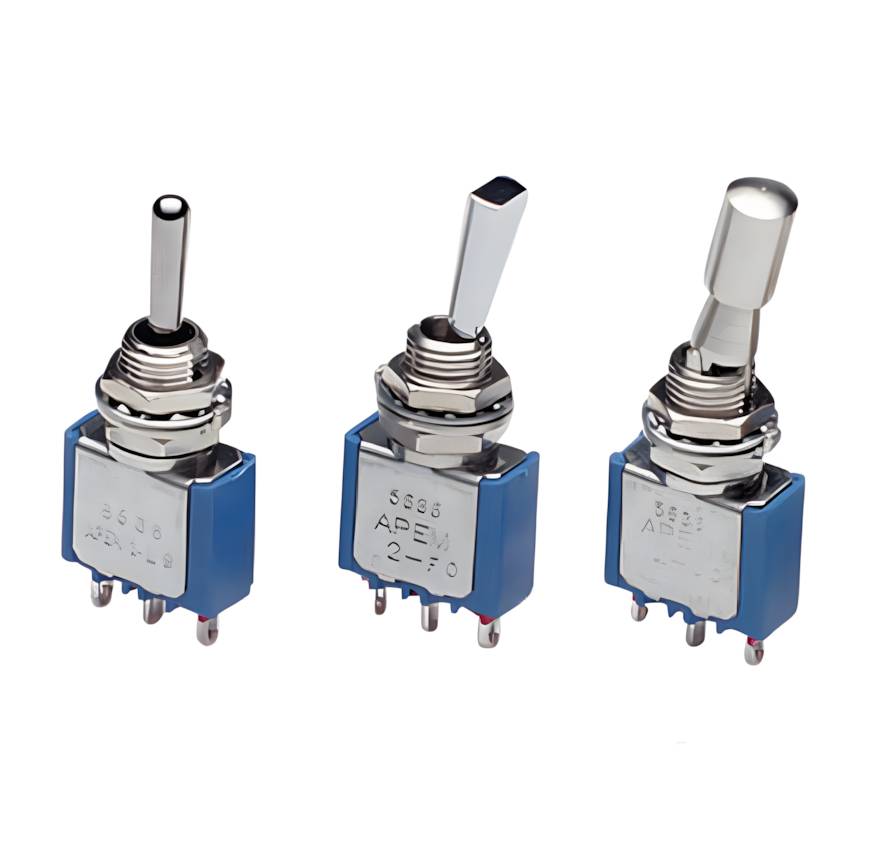

Konstruktion och material: Brytaren monteras i fronten med en gängad bussning Ø6,35 mm (1/4") och mutter. Höljet är tillverkat av självsläckande polyamid klass UL94HB. Anslutning sker via lödflikar. Serien finns i 1–4-poliga utföranden samt i flera spakvarianter (toggle, paddle, låsspake).
Elektriska egenskaper: Serien erbjuder kontaktmaterialalternativ som täcker allt från torrkretsbruk (dry circuit) upp till 6 A / 125 VAC, och i specialutföranden även upp till 120 A för kortvariga inrush-strömmar (2 ms). Typiska värden för silverkontakter är 2 A / 250 VAC, 5 A / 125 VAC eller 4 A / 30 VDC, med en livslängd på minst 40 000 omkopplingar. Med förgyllda kontakter (för torrkretsbruk) är max 0,4 VA / 20 V.
Funktioner: Serien erbjuder flera kopplingsfunktioner, inklusive fasta (ON-ON, ON-OFF-ON) och momentanvarianter (momentary).
Standarder: Serien finns med UL-, CSA-, VDE- och CECC-godkännanden.
Användningsområden: Lämplig för ett brett spektrum av industri-, fordons- och konsumentelektronikpaneler där en pålitlig och långlivad mekanisk brytare krävs.
Tekniska data:
- SKU / beställningskod: APR-5600A
- Tillverkare: APEM (APEM/IDEC)
- Produktserie: 5000-serien, modell 5600
- Komponenttyp: mini-spakbrytare (toggle switch)
- Fäste: gängad bussning, Ø6,35 mm (1/4")
- Anslutning: lödflik (solder lug)
- Höljesmaterial: polyamid, UL94HB
- Kontaktmaterial (typiskt): silver eller förgylld
- Brytförmåga (silver, typisk): 5 A / 125 VAC, 4 A / 30 VDC
- Livslängd (silver): ≥40 000 omkopplingar
