Mini-spakbrytare med mutterinfästning (12,5mm) (APR-5600MA)
APEM:s 5000-serie mini-spakbrytare (modell 5600M, gängad bussning Ø11,9 mm) är en större version jämfört med grundmodellen 5600 och erbjuder en stadigare panelinfästning.

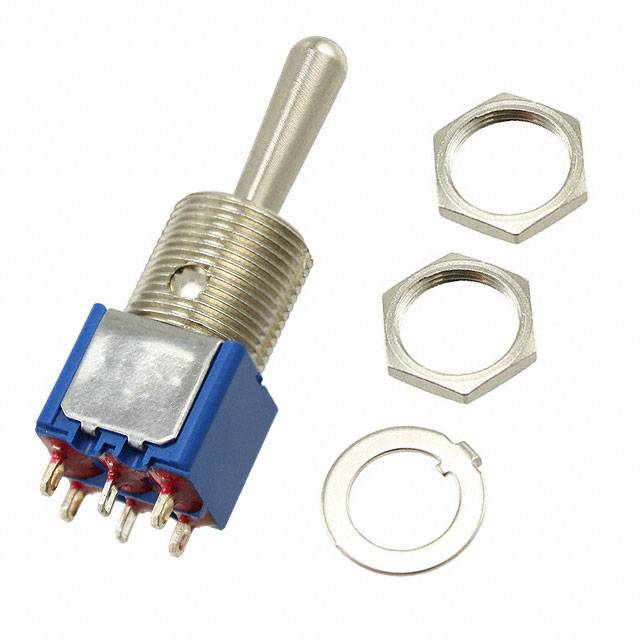

Konstruktion och material: Brytaren monteras i panelen med en gängad bussning Ø11,9 mm (15/32") och levereras med 2 sexkantsmuttrar och 1 låsring. Konstruktionen passar paneltjocklekar upp till 6 mm (0,236"). Höljet är gjort av självsläckande polyamid klass UL94HB. Anslutning sker med juotoskorvake (solder lug).
Elektriska egenskaper: Serien erbjuder kontaktmaterialalternativ som täcker ett brett spektrum från torra kretsar upp till 6 A / 125 VAC. Typiska värden för silverkontakter är 2 A / 250 VAC, 5 A / 125 VAC eller 4 A / 30 VDC, med en livslängd på minst 40 000 omsättningar.
Funktioner: Serien erbjuder flera växlingsfunktioner, inklusive latching (ON-ON, ON-OFF-ON) och momentana (momentary) versioner.
Standarder: Serien finns med UL-, CSA-, VDE- och CECC-godkännanden.
Användningsområden: Lämplig för kontrollpaneler i industri-, fordons- och konsumentelektronik, särskilt där en stadigare infästning i en tjockare panel krävs än vad den mindre 6,35 mm-modellen tillåter.
Tekniska data:
- SKU / beställningskod: APR-5600MA
- Tillverkare: APEM (APEM/IDEC)
- Produktserie: 5000-serien, modell 5600M
- Komponenttyp: miniatyrspakbrytare (toggle switch)
- Infästning: gängad bussning, Ø11,9 mm (15/32")
- Tillåten paneltjocklek: upp till 6 mm
- Leveransomfattning: 2 sexkantsmuttrar + 1 låsring
- Anslutning: juotoskorvake (solder lug)
- Höljesmaterial: polyamid, UL94HB
- Kontaktmaterial (typisk): silver eller förgylld
- Brytarspecifikation (silver, typisk): 5 A / 125 VAC, 4 A / 30 VDC
- Livslängd (silver): ≥40 000 brytningar
