YDY-3X1 – installationskabel 3G1 mm², PVC, vit (ELEKTROKABEL)

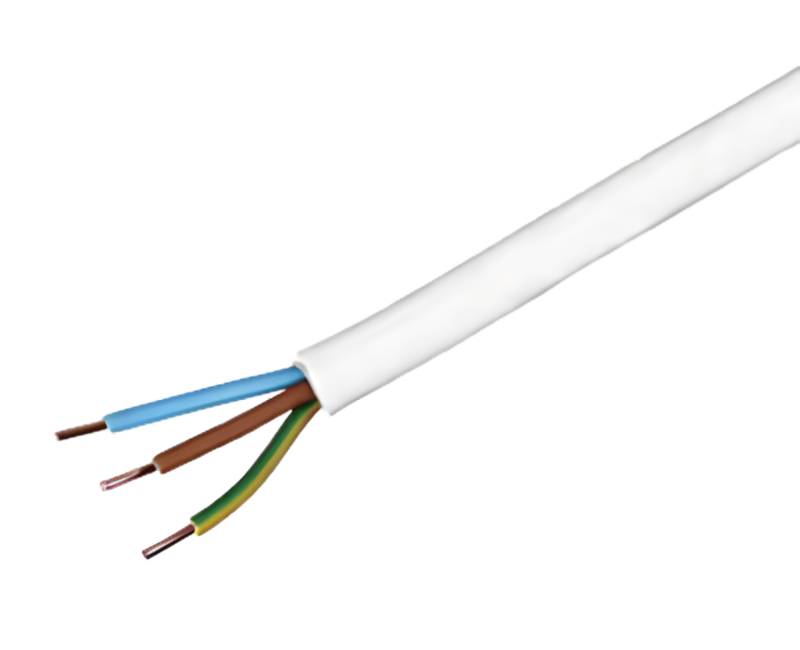

YDY-3X1 är en rund, oskyddad installationskabel med tre enkeltrådiga (klass 1) kopparledare. Tvärsnittsarean är 1 mm² per ledare. Beteckningen 3G1 innebär att en av de tre ledarna är en gulgrön jordledare. Kabeln passar alltså direkt för enfasgruppledningar där fas-, noll- och skyddsledare behövs. Enkeltrådig ledare behåller sin form vid installation och är lätt att ansluta i list- och skruvklämmor.
Elektriskt är kabeln dimensionerad för märkspänning 450/750 V. Både ledarnas isolering och yttermanteln är av PVC. Den vita manteln har en yttermått (diameter) på 8,2 mm, vilket passar vanliga installationsdosor och -rör.
Kabelns driftstemperaturområde är -40…+70 °C. YDY-typen är avsedd för fast inomhusinstallation. Den kan installeras som synlig installation samt på eller i putsade ytor.
Kabeln är rund och oskyddad (ingen skyddsmantel eller omkringliggande kopparskärm). Därför lämpar den sig för nätspännings kraft- och belysningskretsar. För datakommunikation och störningskänsliga signaler bör man välja en skärmad kabeltyp. Motsvarande YDY-kablar finns även med andra ledarantal och tvärsnitt.
Tekniska uppgifter
- Beställkod: MMJ3X1
- Tillverkare: ELEKTROKABEL
- Tillverkarens typbeteckning: YDY-3X1
- Kabeltyp: YDY
- Ledartyp: strömkabel
- Kabelkonstruktion: 3G1 mm²
- Antal ledare: 3 (en gulgrön jordledare)
- Ledarnas tvärsnittsarea: 1 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltrådig (järntråd)
- Tvärsnittsform: rund
- Skärmens konstruktion: oskyddad
- Isolationsmaterial: PVC
- Isoleringens färg: vit
- Ledarens ytterdiameter: 8,2 mm
- Märkspänning: 450/750 V
- Provspänning: 2,5 kV
- Driftstemperatur: -40…+70 °C
- Ledarens högsta tillåtna temperatur: +70 °C
- Högsta tillåtna temperatur vid kortslutning: +160 °C
- Standarder: PN-E-90068, HD 308 S2 (ledarnas färgkodning)
- Direktiv: RoHS
