YDY-3X10 – installationskabel 3G10 mm², PVC, vit (ELEKTROKABEL)

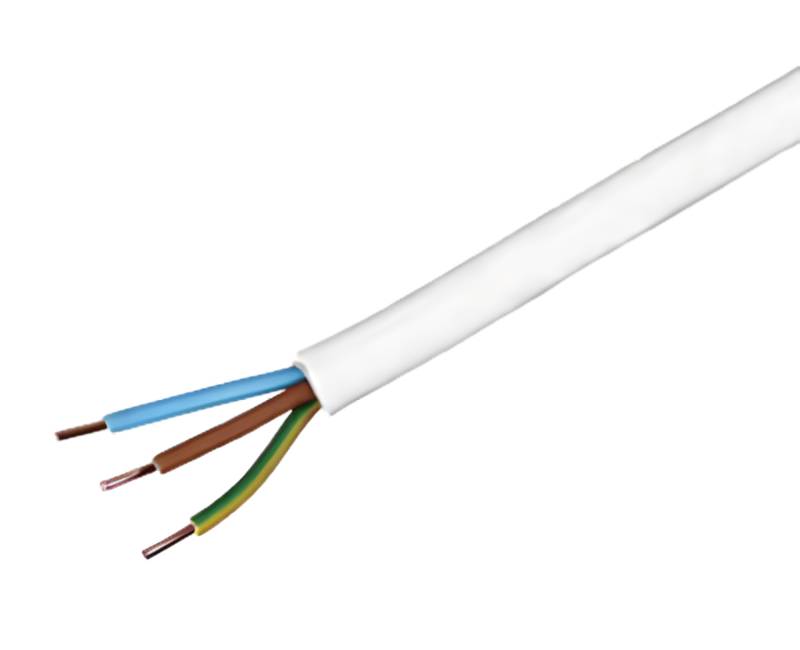

YDY-3X10 är en rund, oskyddad installationskabel med tre enkeltrådade (klass 1) kopparledare. Tvärsnittsarean är 10 mm² per ledare. Beteckningen 3G10 betyder att en av de tre ledarna är gulgrön jordledare. Kabeln innehåller alltså fas-, noll- och skyddsledare. Den stora tvärsnittsarean lämpar sig för tyngre strömförsörjningar och långa kabeldragningar där man vill hålla spänningsfallet lågt. Den enkeltrådiga ledaren bibehåller formen vid installation. Ledarens styvhet bör beaktas vid dimensionering av böjningsradier och utrymme för anslutningar.
Elektriskt är kabeln dimensionerad för märkspänningen 450/750 V. Både ledarnas isolering och yttermantel är av PVC. Den vita mantelns ytterdiameter är 14,4 mm. Detta bör beaktas vid planering av rör, kanaler och genomföringar.
Kabelns driftstemperaturområde är -40…+70 °C. YDY-typen är avsedd för fast inomhusinstallation. Den kan monteras som synlig installation samt ovanpå eller inuti putsade ytor.
Kabeln är rund och oskyddad (ingen skyddsfjäder eller kopparskärm runt manteln). Därför passar den för nätspänningskraft- och belysningskretsar. För datakommunikation och störningskänsliga signaler bör man välja en skärmad kabeltyp. Motsvarande YDY-kablar finns även med andra antal ledare och tvärsnitt.
Tekniska data
- Beställningskod: MMJ3X10
- Tillverkare: ELEKTROKABEL
- Tillverkarens typbeteckning: YDY-3X10
- Kabeltyp: YDY
- Ledartyp: strömledare
- Kabelkonstruktion: 3G10 mm²
- Antal ledare: 3 (en gulgrön jordledare)
- Ledarens tvärsnittsarea: 10 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltrådig (ståltråd)
- Tvärsnittsform: rund
- Skyddsstruktur: oskyddad
- Isolationsmaterial: PVC
- Isoleringsfärg: vit
- Ledarens ytterdiameter: 14,4 mm
- Märkspänning: 450/750 V
- Provspänning: 2,5 kV
- Driftstemperatur: -40…+70 °C
- Ledarens högsta tillåtna temperatur: +70 °C
- Högsta tillåtna kortslutningstemperatur: +160 °C
- Standarder: PN-E-90068, HD 308 S2 (ledningarnas färgkodning)
- Direktiv: RoHS
