YDY-3X2.5 – installationskabel 3G2,5 mm², PVC, vit (ELEKTROKABEL)

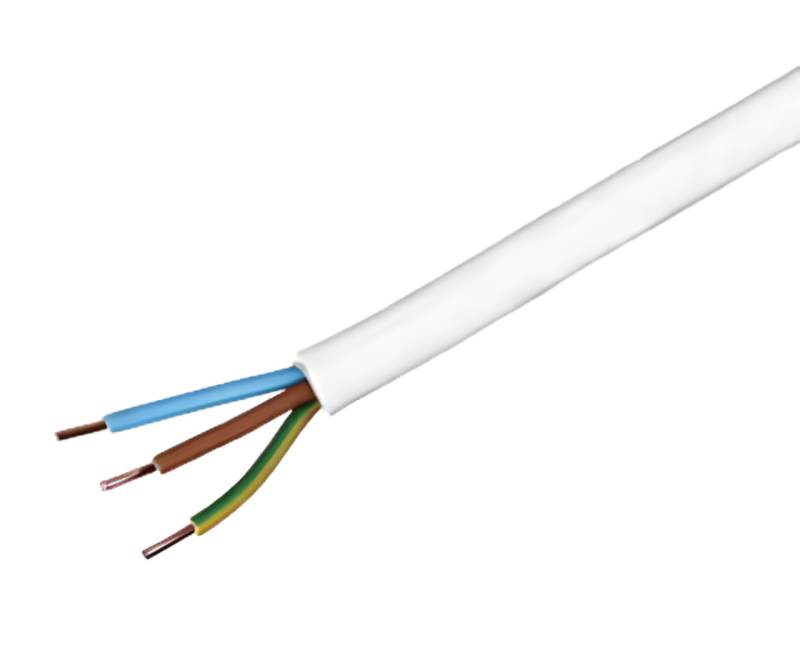

YDY-3X2.5 är en rund, obetäckt installationskabel med tre enkeltrådiga (klass 1) kopparledare. Tvärsnittsarean är 2,5 mm² per ledare. Märkningen 3G2,5 betyder att en av de tre ledarna är en gulgrön jordledare. Kabeln innehåller således fas-, nolla- och skyddsledare. Det större tvärsnittet är vanligtvis lämpligt för eluttags- och andra kraftgrupper. Den enkeltrådiga ledaren behåller formen vid installation och är lätt att föra in i skruv- och listplintar.

Elektriskt är kabeln dimensionerad för märkspänningen 450/750 V. Både ledarnas isolering och yttre mantel är av PVC. Den vita manteln har en ytterdiameter på 9,5 mm. Detta bör beaktas vid planering av fyllnadsgrad i installationsrör och dosor.

Kabelns driftstemperaturområde är -40…+70 °C. YDY-typen är avsedd för fast inomhusinstallation. Den kan monteras synligt samt ovanpå eller inuti putsade ytor.

Kabeln är rund och obetäckt (ingen skyddsförskärmning eller kopparomfattande skydd). Därför är den lämplig för nätspännings kraft- och belysningskretsar. För datakommunikation och störningskänsliga signaler bör en skärmad kabeltyp väljas. Det finns även motsvarande YDY-kablar med andra antal ledare och tvärsnitt.

Tekniska data

• Beställningskod: MMJ3X2.5
• Tillverkare: ELEKTROKABEL
• Tillverkarens typbeteckning: YDY-3X2.5
• Kabeltyp: YDY
• Ledartyp: strömledare
• Kabelkonstruktion: 3G2,5 mm²
• Antal ledare: 3 (en gulgrön jordledare)
• Ledarnas tvärsnittsarea: 2,5 mm²
• Ledarmaterial: koppar (Cu)
• Ledarkonstruktion: enkeltrådig (järntråd)
• Tvärsnittets form: rund
• Skyddsstruktur: obetäckt
• Isolermaterial: PVC
• Isoleringens färg: vit
• Ledarens ytterdiameter: 9,5 mm
• Märkspänning: 450/750 V
• Provspänning: 2,5 kV
• Driftstemperatur: -40…+70 °C
• Ledarens högsta tillåtna temperatur: +70 °C
• Högsta tillåtna temperatur vid kortslutning: +160 °C
• Standarder: PN-E-90068, HD 308 S2 (ledarnas färgkodning)
• Direktiv: RoH
